ONV-IPS33168FM-4GF交換機
12個10/100/1000M RJ45端口+4口100/1000M SFP光口插槽， 2組V+，V- 冗余DC電源接口（鳳凰端子）； 端口防雷：6KV 8/20us；防護等級：IP40 ，待機功耗：＜10W；滿載功耗：＜22W
參數規格
| 型號 |
ONV-IPS33168FM-4GF |
ONV-IPS33248FM-4GF |
| 固定端口 |
12個10/100/1000Base-T RJ45電口（Data） |
20個10/100/1000Base-T RJ45電口（Data） |
| 4個100/1000Base-X SFP插槽 (Data) |
4個100/1000Base-X SFP插槽 (Data) |
| 1個Console RS232控制口（115200，N，8，1） |
1個Console RS232控制口（115200，N，8，1） |
| 2組V+，V- 冗余DC電源接口（6P鳳凰端子） |
2組V+，V- 冗余DC電源接口（6P鳳凰端子） |
| 1組單刀雙擲告警開關接口（FAULT） |
1組單刀雙擲告警開關接口（FAULT） |
| 網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； |
| IEEE802.3u 100Base-TX； |
| IEEE802.3ab 1000Base-T； |
| IEEE802.3z 1000Base-X； |
| IEEE802.3x |
| 網口特性 |
1-12口10/100/1000BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
1-20口10/100/1000BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
| 光口特性 |
千兆SFP 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
| 轉發模式 |
存儲轉發（全線速） |
| 背板帶寬 |
256Gbps |
| 包轉發率@64byte |
23.81Mpps |
35.71Mpps |
| MAC地址表 |
8K |
| 包轉發緩存 |
6M |
8M |
| 雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) |
| 100BASE-TX ： Cat5 or later UTP(≤100 meter) |
| 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
| 光纜 |
多模 ：850nm 0～550M ， |
| 單模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
| 總功率/輸入電壓 |
<24W /(12-48VDC) |
<30W /(12-48VDC) |
| 整機功耗 |
待機功耗：＜10W；滿載功耗：＜22W |
待機功耗：＜13W；滿載功耗：＜28W |
| LED指示燈 |
電源指示燈：PWR（綠色）； 系統指示燈：SYS（綠色）；網絡指示燈：Link/Act（黃色）；光口指示燈：L/A（綠色） |
| 一鍵還原開關 |
有 |
| 輸入電壓 |
DC12-48V寬電壓 |
| 電源接口 |
6Pin工業鳳凰端子，支持防反接保護 |
| 配套電源 |
無，可選購工業電源24V/24W，24V/36W或者自行配套 |
| 工作溫度/濕度 |
-40～+80°C；5%～90% RH無凝結 |
| 存儲溫度/濕度 |
-40～+85°C；5%～95% RH無凝結 |
| 外觀尺寸（L*W*H） |
165*148*54mm |
165*148*68.5mm |
| 凈重/毛重 |
＜1.2kg / ＜1.5kg |
＜1.3kg / ＜1.6kg |
| 安裝方式 |
桌面式、導軌式安裝 |
| 防雷/防護等級 |
端口防雷：6KV 8/20us； |
| 防護等級：IP40 |
| IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 |
| IEC61000-4-3（RS）：10V/m（80~1000MHz） |
| IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV |
| IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV |
| IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） |
| IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s |
| IEC61000-4-9（脈沖磁場）：1000A/m |
| IEC61000-4-10（阻尼振蕩）：30A/m 1MHz |
| IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV |
| IEC61000-4-16（共模傳導）：30V持續；300V，1s |
| FCC Part 15/CISPR22（EN55022）：Class B |
| IEC61000-6-2（通用工業標準） |
| 機械特性 |
IEC60068-2-6（抗振動） |
| IEC60068-2-27（抗沖擊） |
| IEC60068-2-32（自由下落） |
| 安規認證 |
CE mark, commercial；CE/LVD EN60950； |
| FCC Part 15 Class B； |
| RoHS； |
| 質保期 |
交換機5年，終身維護 |
| 業務特性 |
| 端口 |
支持IEEE802.3x流控（全雙工） |
| 支持基于端口速率的廣播風暴抑制 |
| 支持對出入端口的報文流量進行限速，粒度最小為64Kbps |
| 支持端口溫度保護設置 |
| 支持端口EEE 綠色以太網節能配置 |
| 三層功能 |
支持L2+ 三層軟路由轉發，支持IPV4/IPV6管理 |
| 支持三層路由線速轉發，支持不同網段，不同VLAN之間通信 |
| 支持靜態路由/默認路由128條，1024條ARP軟件轉發 |
| VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q |
| 支持基于協議的VLAN |
| 支持MAC地址的VLAN |
| 支持Voice VLAN |
| 支持Access、Trunk、Hybrid三種類型端口配置 |
| 支持QinQ 配置 |
| 端口匯聚 |
支持LACP |
| 支持靜態聚合 |
| 支持最大8個聚合組，每個聚合組最大支持8個端口 |
| 生成樹 |
支持STP（IEEE802.1d） |
| 支持RSTP（IEEE802.1w） |
| 支持MSTP（IEEE802.1s） |
| 組播 |
支持IGMP Snooping v1/v2、最多支持1024個組播組 |
| 支持用戶快速離開機制 |
| 支持MLD Snooping v1/v2 |
| 支持組播VLAN |
| 鏡像 |
支持基本端口的雙向流量鏡像 |
| QoS |
支持Diff-Serv QoS |
| 每個端口支持8個輸出隊列 |
| 支持802.1p/DSCP優先級映射 |
| 支持隊列調度機制（SP、WRR、SP+WRR） |
| 支持優先級標記Mark/Remark |
| 支持基于流的包過濾 |
| 支持基于流的重定向 |
| 支持基于流的限速 |
| ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 |
| 支持基于端口、VLAN下發ACL |
| 安全特性 |
支持用戶分級管理和口令保護 |
| 支持IEEE802.1X認證/集中MAC地址認證 |
| 支持AAA&RADIUS認證 |
| 支持MAC地址學習數目限制 |
| 支持MAC地址黑洞 |
| 支持SSH 2.0，為用戶登陸提供安全加密通道 |
| 支持SSL，保障數據傳輸安全 |
| 支持端口隔離 |
| 支持ARP報文限速功能 |
| 支持IP源地址保護 |
| 支持ARP入侵檢測功能 |
| 支持防DoS攻擊 |
| 支持端口廣播報文抑制 |
| 支持主機數據備份機制 |
| IP+MAC+VLAN+端口的四元綁定功能 |
| DHCP |
支持DHCP Serve |
| 支持DHCP Client |
| 支持DHCP Relay |
| 支持DHCP Snooping |
| 管理與維護 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 |
| 支持WEB網管（支持HTTPS） |
| 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 |
| 支持SNMP V1/V2C/V3 |
| 支持一鍵還原 |
| 支持NTP時鐘 |
| 支持系統工作日志 |
| 支持Ping檢測 |
| 支持線纜狀態檢測 |
| 支持CPU即時利用率狀態查看 |
| 支持鏈路層發現協議LLDP |
| 支持ONV NMS智能管理中心集中管理 |
| 系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本; |
| 5類及以上以太網電纜; |
| TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上 |
產品概述
ONV-IPS33168FM-4GF 系列全千兆網管工業級以太網交換機，支持12個10/100/1000M自適應以太網端口+4個100/1000M SFP光口插槽。支持L2+全網管功能，支持IPV4/IPV6管理，具備豐富的網管特點，齊全的網絡安全策略配置，適合智能交通、軌道交通、電力、礦業開采、冶金及綠色能源建設等工業場景組建經濟高效、穩定的通信網絡。
支持多種網絡冗余協議STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)工業快速環網協議，當單向網絡故障時，可以迅速恢復通信，保證重要應用的不間斷通訊。
ONV-IPS33168FM-4GF 該系列機型具有高可靠性、高安全性、高可管理性，確保關鍵數據可靠傳輸，支持遠程管理，并且可以配合光網視ONV-NMS網管平臺進行集群管理，達到全程無盲點網管。
ONV-IPS33168FM-4GF工業級系列產品，完全遵循工業產品設計與用料，外殼采用鋁合金增強散熱效能，具備極佳的工業現場環境適應性(包含機械穩定性、氣候環境適應性、電磁環境適應性等)、防護等級達到IP40、支持雙冗余供電、低功耗無風扇散熱技術、MTBF 平均無故障工作時間可達35 年、超長5 年質保。

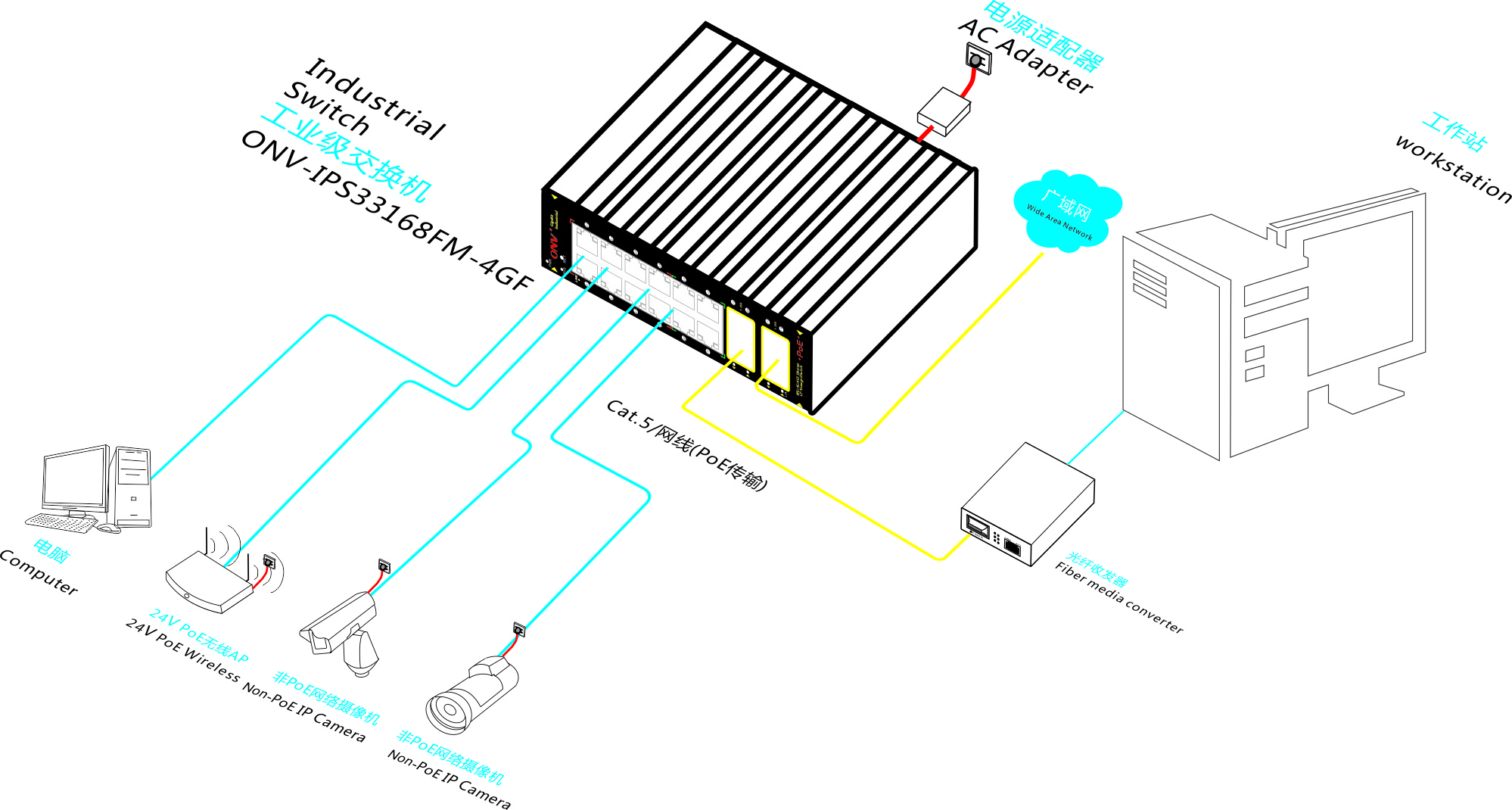

應用場景
產品特點
全千兆端口
◇全系列支持“以太網口+光口”組合，方便用戶靈活組網，滿足各種場景組網需求;
◇所有端口支持無阻塞線速轉發，傳輸更流暢。
◇支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
強大業務處理能力
◇支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
◇支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
◇支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
◇支持工業快速環網ERPS和STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
◇支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全防護機制
◇支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
◇支持端口隔離。
◇支持端口廣播風暴抑制。
◇支持IP+MAC+端口+VLAN四元綁定功能。
設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備完全符合3C、CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈(Link/Act)，輕松了解設備工作狀態。
輕松的運維管理
◇ 支持Web網管、CLI命令行(Console，Telnet)、SNMP(V1/V2/V3)、Telnet等多樣化的管理和維護方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
◇ 支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
◇ 支持CPU監控、內存監控、Ping檢測、線纜長度檢測。
產品尺寸規格
