ONV-IPS31108FM系列是千兆上聯二層網管工業以太網光纖交換機，具備8個10/100base-TX RJ45端口+2個100/1000base-T(X)千兆光電復用口，所有端口支持線速轉發
參數規格
| 型號 |
ONV-IPS31064FM |
ONV-IPS31108FM |
| 端口特征 |
| 固定端口 |
4個10/100Base-TX RJ45端口（Data） |
8個10/100Base-TX rj45端口（Data） |
| 2個10/100/1000Base-T 上聯RJ45端口（Data） |
2個10/100/1000Base-T 上聯RJ45端口（Data） |
| 2個100/1000Base-X上聯SFP光口插槽(復用口)(Data) |
2個100/1000Base-X上聯SFP光口插槽(復用口)(Data) |
| 2組V+，V- 冗余DC電源接口（5P鳳凰端子） |
2組V+，V- 冗余DC電源接口（5P鳳凰端子） |
| 網口特性 |
1-4（1-8）口10/100Base-TX，5-6（9-10）口10/100/1000Base-T（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
| 雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) |
| 100BASE-TX ： Cat5 or later UTP(≤100 meter) |
| 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
| 光口特性 |
千兆SFP 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
| 光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M； |
| 單模 ——工作波長：1310nm，傳輸距離：0～40KM；工作波長： 1550nm，傳輸距離：0～120KM 。 |
| 交換芯片參數 |
| 網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； |
| IEEE802.3u 100Base-TX/FX； |
| IEEE802.3ab 1000Base-T； |
| IEEE802.3z 1000Base-X； |
| IEEE802.3x |
| 轉發模式 |
存儲轉發（全線速） |
| 背板帶寬 |
64Gbps(無阻塞） |
| 包轉發率@64byte |
3.57Mpps |
4.17Mpps |
| MAC地址表 |
16K |
| 包轉發緩存 |
4M |
| 巨型幀 |
10K |
| LED指示燈 |
電源指示燈：PWR(綠色) ；網絡指示燈：Link,Link/Act(黃色)；速率指示燈：Speed(綠色） |
| 一鍵還原開關 |
有（按住開關10秒后松開即可恢復出廠設置） |
| 電源特征 |
| 工作電壓 |
直流供電，DC12-48V超寬電壓，工規5P鳳凰端子連接，支持防反接保護 |
| 整機功耗 |
待機功耗：＜5W；滿載功耗：＜8W |
待機功耗：＜8W；滿載功耗：＜12W |
| 配套電源 |
無，可選購工業電源24V/24W |
| 物理規格參數 |
| 工作溫度/濕度 |
-40～+75°C；5%～90% RH無凝結 |
| 存儲溫度/濕度 |
-40～+85°C；5%～95% RH無凝結 |
| 外觀尺寸（L*W*H） |
145*134.5*47.5mm |
165*148*54mm |
| 凈重/毛重 |
＜0.8kg / ＜1.0kg |
＜1.3kg / ＜1.8kg |
| 安裝方式 |
桌面式、35mm DIN卡軌式安裝 |
| 產品認證與質保 |
| 防雷/防護等級 |
端口防雷：6KV 8/20us； |
| 防護等級：IP40 |
| IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 |
| IEC61000-4-3（RS）：10V/m（80~1000MHz） |
| IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV |
| IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV |
| IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） |
| IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s |
| IEC61000-4-9（脈沖磁場）：1000A/m |
| IEC61000-4-10（阻尼振蕩）：30A/m 1MHz |
| IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV |
| IEC61000-4-16（共模傳導）：30V持續；300V，1s |
| FCC Part 15/CISPR22（EN55022）：Class B |
| IEC61000-6-2（通用工業標準） |
| 機械特性 |
IEC60068-2-6（抗振動） |
| IEC60068-2-27（抗沖擊） |
| IEC60068-2-32（自由下落） |
| 安規認證 |
3C； |
| CE mark, commercial；CE/LVD EN60950； |
| FCC Part 15 Class B； |
| RoHS； |
| 質保期 |
交換機5年，終身維護 |
| 網管業務特性 |
| 端口 |
支持IEEE802.3x流控（全雙工） |
| 支持基于端口速率的廣播風暴抑制 |
| 支持對出入端口的報文流量進行限速，粒度最小為64Kbps |
| VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q |
| 支持基于協議的VLAN |
| 支持QinQ 配置 |
| 端口匯聚 |
支持LACP |
| 支持手工聚合 |
| 支持最大3/5個聚合組，每個聚合組最大支持8個端口 |
| 生成樹 |
支持STP（IEEE802.1d） |
| 支持RSTP（IEEE802.1w） |
| 支持MSTP（IEEE802.1s） |
| 組播 |
支持IGMP Snooping v1/v2/v3、最多支持64個組播組 |
| 支持用戶快速離開機制 |
| 支持MLD Snooping v1/v2 |
| 支持組播VLAN |
| 鏡像 |
支持基本端口的雙向流量鏡像 |
| QoS |
支持Diff-Serv QoS |
| 每個端口支持8個輸出隊列 |
| 支持802.1p/DSCP優先級映射 |
| 支持隊列調度機制（SP、WRR、SP+WRR） |
| 支持優先級標記Mark/Remark |
| ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 |
| 安全特性 |
支持端口隔離 |
| 支持端口廣播風暴抑制 |
| 支持IP+MAC+端口的綁定功能 |
| DHCP |
支持DHCP Relay |
| 支持DHCP Client |
| 支持DHCP Snooping |
| 管理與維護 |
支持WEB網管（支持HTTPS） |
| 支持SNMP V1/V2C/V3 |
| 支持一鍵還原 |
| 支持NTP時鐘 |
| 支持系統工作日志 |
產品概述
ONV-IPS31108FM系列是ONV自主研發的千兆上聯二層網管工業以太網光纖交換機，具備8個10/100Base-TX RJ45端口+2個100/1000Base-T(X)千兆光電復用口，所有端口支持線速轉發。
ONV-IPS31108FM系列采用新一代高性能硬件和軟件平臺，提供靈活、高性?xún)r(jià)比的百兆接入和上行端口，支持完備的安全防護機制、完善的ACL/QoS策略和靈活的VLAN功能，易于管理維護，滿足用戶對于網絡設備易管理、高安全、低成本的組網需求。
ONV-IPS31108FM工業級系列產品，完全遵循工業產品設計與用料，外殼采用鋁合金增強散熱效能，具備極佳的工業現場環境適應性(包含機械穩定性、氣候環境適應性、電磁環境適應性等)、防護等級達到IP40、支持雙冗余供電、低功耗無風扇散熱技術、MTBF 平均無故障工作時間可達35 年、超長5 年質保。
適合智能交通、軌道交通、電力行業、礦業開采、石油、海運、冶金及綠色能源建設等工業場景組建經濟高效、穩定、可靠的通信網絡。

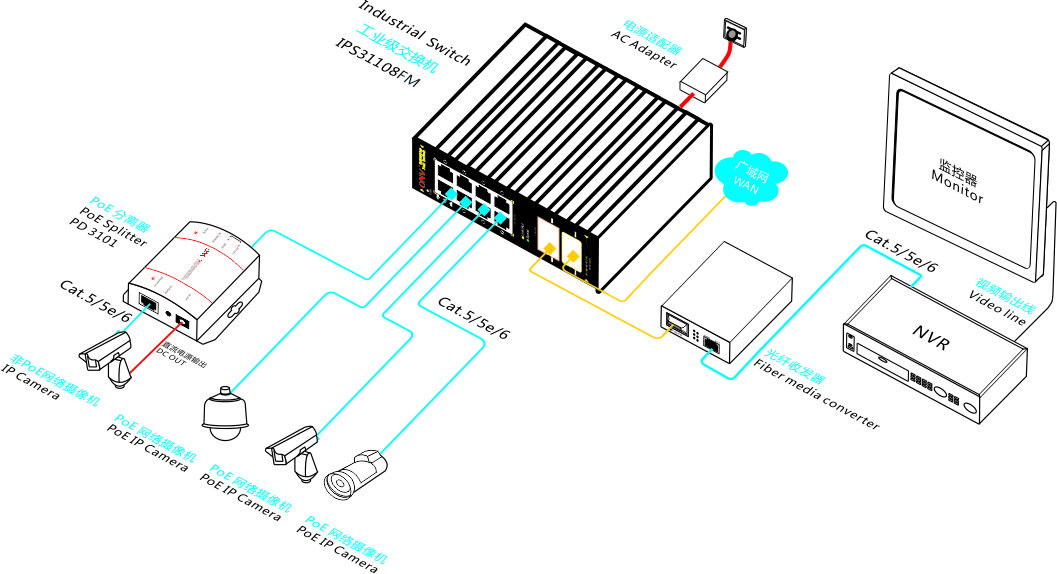

應用場景
產品特點
百兆線速接入，千兆光電上行
◇ 全系列支持“百兆以太網口+千兆光電口”組合，方便用戶靈活組網，滿足各種場景組網需求;
◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。
◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
強大業務處理能力
◇支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
◇支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
◇支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
◇支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
◇支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全防護機制
◇支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
◇支持端口隔離。
◇支持端口廣播風暴抑制。
◇支持IP+MAC+端口綁定功能。
設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備完全符合3C、CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈(Link)、輕松了解設備工作狀態。
輕松的運行維護
◇支持Web網管、SNMP(V1/V2/V3)等多樣化的管理和維護方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
◇支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
◇支持CPU監控、內存監控。

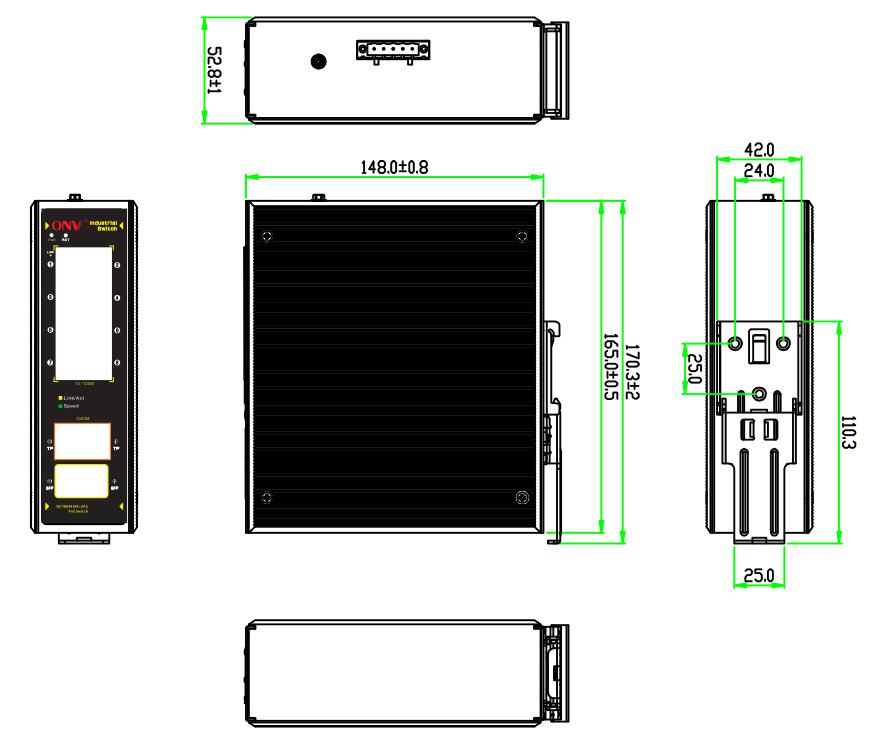

產品尺寸規格
