產品簡介
MISCOM8212G三層全千兆工業以太網交換機是武漢邁威專為工業通信領域研發的一款三層高性能以太網通信產品。MISCOM8220G支持4個千兆光+8個千兆電接口配置，MISCOM8212G為標準3.5寸導軌式安裝，除支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性外，還支持靜態和動態路由、組播路由，并支持Console、Web多種管理方式以及上位機網管軟件，為工業通信提供高性能和高可靠的解決方案。
產品特點
■ 支持4個千兆光+8個千兆電接口配置；
■ 支持RIP，OSPF，PIM三層路由協議；
■ 支持MW-Ring，MSTP，VRRP，EAPS等多種冗余組網機制；
■ 支持多種管理方式，支持網絡集中管理；
■ 單肋型無風扇外殼設計；
■ 工業級寬溫設計；
■ 支持工業級雙電源輸入備份。
軟件功能
|
交換功能
|
支持VLAN、GVRP
支持端口限速，支持風暴抑制
支持端口匯聚
支持端口流控
|
冗余技術
|
支持VRRP、EAPS
支持MW-Ring環網技術
支持MSTP/RSTP，兼容STP
|
組播技術
|
支持IGMP v1/v2/v3， IGMP Snooping
支持GMRP
支持靜態組播
|
| 路由技術 |
支持RIPv1/v2、RIPng、OSPFv1/v2/v3
支持靜態路由
支持PIM-SM、PIM-DM/PIM-DMv6
|
服務質量管理
|
支持ACL，對L2-L4層數據進行過濾
支持SP,WRR隊列調度
|
|
管理與維護
|
支持Console，Telnet，WEB管理方式
支持SNMPv1/v2c
支持FTP,TFTP文件傳輸及軟件升級
支持失電告警、電源告警、端口告警、環告警
支持端口鏡像、Syslog、LLDP、RTC
IP支持DHCP server/relay/client
|
性能參數
技術參數
|
以太網標準
|
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、
IEEE802.3ab-1000BaseTX、IEEE802.1ab、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、
IEEE802.1Q -VLAN Tagging、IEEE802.1s Multiple Spanning Tree Protocol、 IEEE802.1p -Class of Service、
IEEE802.1X-Port Based Network Access Control、GVRP、RIPv1/v2、OSPFv1/v2/v3、VRRP、DHCP、CLI、EAPS、Qos、LACP、LLDP、IGMP、PIM、SNMP、SNTP、SSH
|
| 交換屬性 |
優先級隊列
|
8
|
VLAN數
|
4096
|
組播組數
|
512
|
MAC地址
|
16K
|
背板帶寬
|
24Gbps
|
路由表
|
8K
|
交換延遲
|
<5μs
|
| 接口 |
千兆接口
|
數量：12個 |
接口形式：SFP型光口（LC接口，單/多?？蛇x）
|
接口速率：1000Base-LX（光口)、10/100/1000M自適應電口
|
調試口
|
RS232，RJ45接口
|
電源端子
|
5.08mm間距插入式端子
|
繼電器告警端子
|
5.08mm間距插入式端子，1A@24VDC
|
| 傳輸距離 |
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
多模光纖
|
千兆多模：850nm，550m
|
單模光纖
|
千兆單模：1310nm，20km
|
| LED指示燈 |
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
系統運行指示燈：RUN
|
電源狀態指示燈：PWR1；PWR2
|
告警指示燈：ALARM
|
| 電源指標 |
輸入電壓
|
標配DC24V雙電源；可選DC48V雙電源、
AC/DC220V（85-264VAC/110-370VDC）單電源
|
| 整機功耗 |
＜15W@滿載
|
過載保護
|
支持
|
| 反接保護 |
支持
|
冗余保護
|
支持
|
| 工作環境 |
| 工作溫度 |
-40℃~70℃
|
存儲溫度
|
-40℃~85℃
|
| 相對濕度 |
5%~95%（無凝露）
|
| 機械結構 |
外殼
|
IP40防護等級，鋁合金外殼
|
安裝
|
標準3.5寸導軌式安裝
|
尺寸
|
156mm×120mm×72mm
|
| 行業標準 |
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
震動
|
IEC60068-2-6
|
| 質保 |
保修期
|
5年
|
認證
|
CE、FCC、RoHS
|

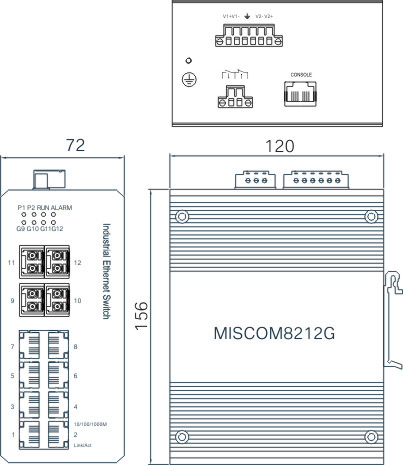

外形尺寸
訂單信息
|
MISCOM8212G-4GF-8GT-AD220
|
4個千兆光口+16個千兆電口，標配單路電源
|
MISCOM8212G-4GF-8GT-DC24
|
4個千兆光口+16個千兆電口，標配雙路電源 |
