8口百兆經濟型網管型導軌式交換機
MIEN5208
購買電話：13581789724 王海旭 010-82827893/39-8004 詳情請登陸:www.shenniuyoule.com
網管型卡軌式工業以太網交換機
產品簡介
武漢邁威MIEN5208百兆網管型導軌式工業以太網交換機，是專為工業高速通信網絡應用而設計開發的工業以太網交換機。此網管型交換機為靈活多變的工業應用需求，提供了一種高端工業以太網通信解決方案，使工業通信更加順暢、更加可靠、更加快速，滿足了客戶為提高附加值應用而不斷創新的需求。MIEN5208網管型百兆工業以太網交換機共有8個百兆口。
產品特點
■ 應用方式多變
可以用于即插即用的簡單應用方式，也可以用于復雜的網絡管理的方式，滿足用戶多方面的需求。所有的電口支持自動協商、10/100Mbps全雙工和半雙工、流量控制、Auto-MDI/MDI-X等功能。
■ 管理功能
通過武漢邁威上位機網管，可提供高級管理功能，例如： MW-Ring、虛擬局域網、IGMP Snooping、速率控制、端口鏡像、端口認證、靜態MAC地址轉發表、Email/Relay故障報警、繼電器告警和固件在線升級等一系列的常用高級管理功能。
■ MW-Ring技術
該技術能夠提供鏈路冗余備份的以太網絡，提供以太網通信鏈路斷開后自恢復功能，其恢復時間低于20毫秒?？墒褂萌魏纹胀ò僬谆蛘咔д卓谶M(jìn)行組環，以提供更快的恢復速率和通信帶寬。
軟件功能
|
交換功能
|
支持端口限速
支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持廣播風暴抑制
|
|
冗余技術
|
支持MW-Ring環網技術，自愈時間 <20ms
|
|
組播技術
|
支持IGMP Snooping
支持靜態組播
|
|
安全技術
|
支持用戶分級
|
|
服務質量管理
|
支持SP,WRR隊列調度
支持Qos設置
|
|
IP管理
|
支持DHCP server
|
|
管理與維護
|
支持SNMPv1/v2c，可通過邁威上位機集中管理
支持軟件升級
支持日志查看
支持NTP
|
性能參數
| 技術參數 |
|
以太網標準
|
IEEE802.3-10BaseT IEEE802.3u-100BaseTX/100Base-FX IEEE802.3x-Flow Control
IEEE802.3z-1000BaseLX IEEE802.1D -Spanning Tree Protocol IEEE802.1w -Rapid Spanning Tree Protocol
IEEE802.1Q -VLAN Tagging IEEE802.1p -Class of Service
|
| 交換屬性 |
|
優先級隊列
|
4
|
|
VLAN數
|
256
|
|
VLAN ID
|
1-4094
|
|
組播組數
|
256
|
|
MAC地址
|
2K
|
|
背板帶寬
|
2Gbps
|
|
包轉發率
|
1.2Mpps
|
|
交換延遲
|
<5μs
|
| 速率限制粒度 |
64Kbps |
| 接口 |
|
百兆接口
|
數量：8個
|
|
接口形式：1×9固定光口（單/多模可選， SC/FC/ST接口可選）或RJ45百兆電口
|
|
接口速率：100Base-FX （光口）、10/100M自適應電口
|
|
調試口
|
RS232，RJ45接口
|
|
電源端子
|
5.08mm間距插入式端子
|
|
繼電器告警端子
|
5.08mm間距插入式端子，1A@24VDC
|
| 傳輸距離 |
|
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
|
多模光纖
|
百兆多模：850nm 2km；1310nm 5km
|
|
單模光纖
|
百兆單模：1310nm，20/40km；1550nm，60/80km
|
| LED指示燈 |
|
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED；
|
|
系統運行指示燈：RUN
|
|
電源狀態指示燈：PWR1；PWR2
|
| 電源指標 |
|
輸入電壓
|
DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~264V寬壓范圍）
支持DC12~48V可選
|
| 整機功耗 |
＜3W@滿載
|
|
過載保護
|
支持
|
| 反接保護 |
支持
|
|
冗余保護
|
支持
|
| 工作環境 |
| 工作溫度 |
-40℃~85℃
|
|
存儲溫度
|
-40℃~85℃
|
相對濕度
|
5%~95%（無凝露）
|
| 機械結構 |
| 外殼
|
IP40防護等級，鋁合金外殼
|
|
安裝
|
標準35mmDIN卡軌式
|
|
尺寸
|
54.0mm*136.0mm*110.0mm (W×H×D)
|
| 行業標準 |
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
| 質保 |
|
保修期
|
5年
|
|
認證
|
|
CE、FCC、RoHS
|

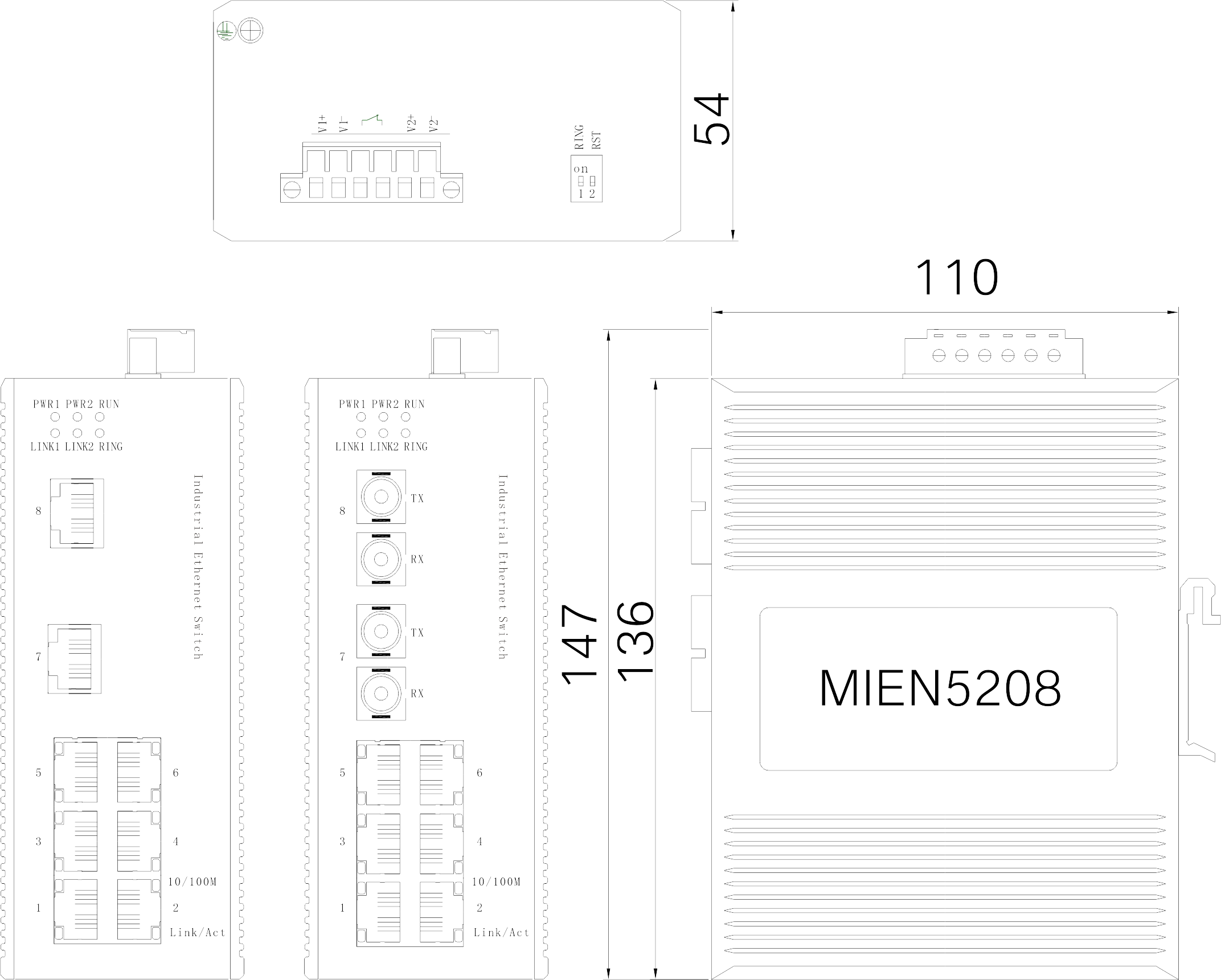

外形尺寸
|
訂單信息
|
MIEN5208
|
8百兆電，標配單路寬壓電源DC12~48V
|
MIEN5208-2F(M/S)
|
2百兆光+6百兆電，標配單路寬壓電源DC12~48V
|
|
MIEN5208-AD220
|
8百兆電，標配單路電源DC110V~370V/AC85V~264V
|
MIEN5208-2F(M/S)-AD220
|
2百兆光+6百兆電，標配單路電源DC110V~370V/AC85V~264V |
| 訂單型號說明 |
|
F（表示百兆光口類型，后接接口類型及傳輸距離）
SC/FC/ST接口類型可選
傳輸距離支持0~80km可選
|
- S-SC20：百兆光口，單模1310nm，20km傳輸距離；
-
M-SC02：百兆光口，多模1310nm，2km傳輸距離；
-
接口類型支持SC/ST/FC可選;
-
傳輸距離支持20/40/60/80km可選，光口支持單纖雙向可選；
-
例如：2S-SC40:2個單模SC光口，傳輸距離為40km。
|
|
AD220
|
- AD220：標配交直流通用單電源；
- DC12~48: 直流雙輸入電源
|
| 例如：MIEN5208-2S-SC20:2個百兆單模SC光口，傳輸距離20km，6個百兆電口，標配直流雙輸入電源DC12~48V |
