20口全千兆網管型導軌式交換機
MISCOM7220G
網管型卡軌式工業以太網交換機
產品簡介
MISCOM7220G二層全千兆工業以太網交換機是武漢邁威專為工業通信領域研發的一款三層高性能以太網通信產品。MISCOM7220G支持4個千兆光+16個千兆電接口配置，MISCOM7220G為標準3.5寸導軌式安裝，不僅支持端口、VLAN、組播、QoS、快速冗余環等豐富的軟件特性，還支持靜態和動態路由、組播路由，并支持Console、Web多種管理方式以及上位機網管軟件，為工業通信提供高性能和高可靠的解決方案。
購買電話：13581789724 王海旭 010-82827893/39-8004 詳情請登陸:www.shenniuyoule.com
產品特點
■ 應用方式多變
可以用于即插即用的簡單應用方式，也可以用于復雜的網絡管理的方式，滿足用戶多方面的需求。所有的電口支持自動協商、10/100/1000Mbps全雙工和半雙工、流量控制、Auto-MDI/MDI-X等功能。
■ 高級管理功能
通過Web管理或SNMP網管，可提供高級管理功能，例如： MW-Ring、RSTP、虛擬局域網、Trunk、服務質量（Quality of Service）、IGMP Snooping、速率控制、端口鏡像、端口認證、靜態MAC地址轉發表、網絡故障診斷、安全性管理、Email/Relay故障報警、繼電器告警和固件在線升級等一系列的常用高級管理功能。
■ MW-Ring技術
該技術能夠提供鏈路冗余備份的以太網絡，提供以太網通信鏈路斷開后自恢復功能，其恢復時間低于20毫秒?？墒褂萌魏纹胀ò僬谆蛘咔д卓谶M行組環，以提供更快的恢復速率和通信帶寬。
軟件功能
|
交換功能
|
支持端口限速
支持端口匯聚
支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持廣播風暴抑制
|
|
冗余技術
|
支持MW-Ring環網技術，自愈時間<20ms
支持STP/RSTP
|
|
組播技術
|
支持IGMP Snooping
支持靜態組播
|
|
安全技術
|
支持IEEE 802.1x
支持HTTP、HTTPS
支持RADIUS
支持用戶分級
支持MAC地址綁定
|
|
服務質量管理
|
支持SP,WRR隊列調度
支持Qos設置
|
|
IP管理
|
支持DHCP server
|
|
管理與維護
|
支持Console、WEB管理方式
支持SNMPv1/v2c，可通過邁威上位機集中管理
支持軟件升級
支持上位機IP/MAC沖突告警
支持失電告警,電源告警 ,端口告警,支持端口鏡像
支持日志查看
支持Link-check
支持NTP
支持接受幀發送幀統計
|
性能參數
|
技術參數
|
|
以太網標準
|
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、
IEEE802.3ab-1000BaseTX、IEEE802.1ab邏輯鏈路發現協議、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、
IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、IEEE802.1X-Port Based Network Access Control等
|
| 交換屬性 |
|
優先級隊列
|
8
|
|
VLAN數
|
4096
|
|
組播組數
|
256
|
|
MAC地址
|
32K
|
|
背板帶寬
|
40Gbps
|
|
交換延遲
|
<5μs
|
| 接口 |
|
千兆接口
|
數量：4 |
|
接口形式：SFP型光口（LC接口，單/多模可選）
|
|
接口速率：1000Base-LX（光口)、10/100/1000M自適應電口
|
|
調試口
|
RS232，RJ45接口
|
|
電源端子
|
5.08mm間距插入式端子
|
|
繼電器告警端子
|
5.08mm間距插入式端子，1A@24VDC
|
| 傳輸距離 |
|
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
|
多模光纖
|
千兆多模：1310nm，500m；
|
|
單模光纖
|
千兆單模：1310nm，20km；
|
| LED指示燈 |
|
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
|
系統運行指示燈：RUN
|
|
電源狀態指示燈：PWR1；PWR2
|
|
告警指示燈：ALARM
|
| 電源指標 |
|
輸入電壓
|
AC/DC220V（85-264VAC/110-370VDC）
|
| 整機功耗 |
＜30W@滿載
|
|
過載保護
|
支持
|
| 反接保護 |
支持
|
|
冗余保護
|
支持
|
| 工作環境 |
| 工作溫度 |
-40℃~85℃
|
|
存儲溫度
|
-40℃~85℃
|
| 相對濕度 |
5%~95%（無凝露）
|
| 機械結構 |
| 外殼
|
IP40防護等級，鋁合金外殼
|
| 安裝
|
標準3.5寸導軌式安裝
|
|
尺寸
|
150mm×128mm×72mm
|
| 行業標準 |
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
| 質保 |
|
保修期
|
5年
|
|
認證
|
|
CE、FCC、RoHS
|

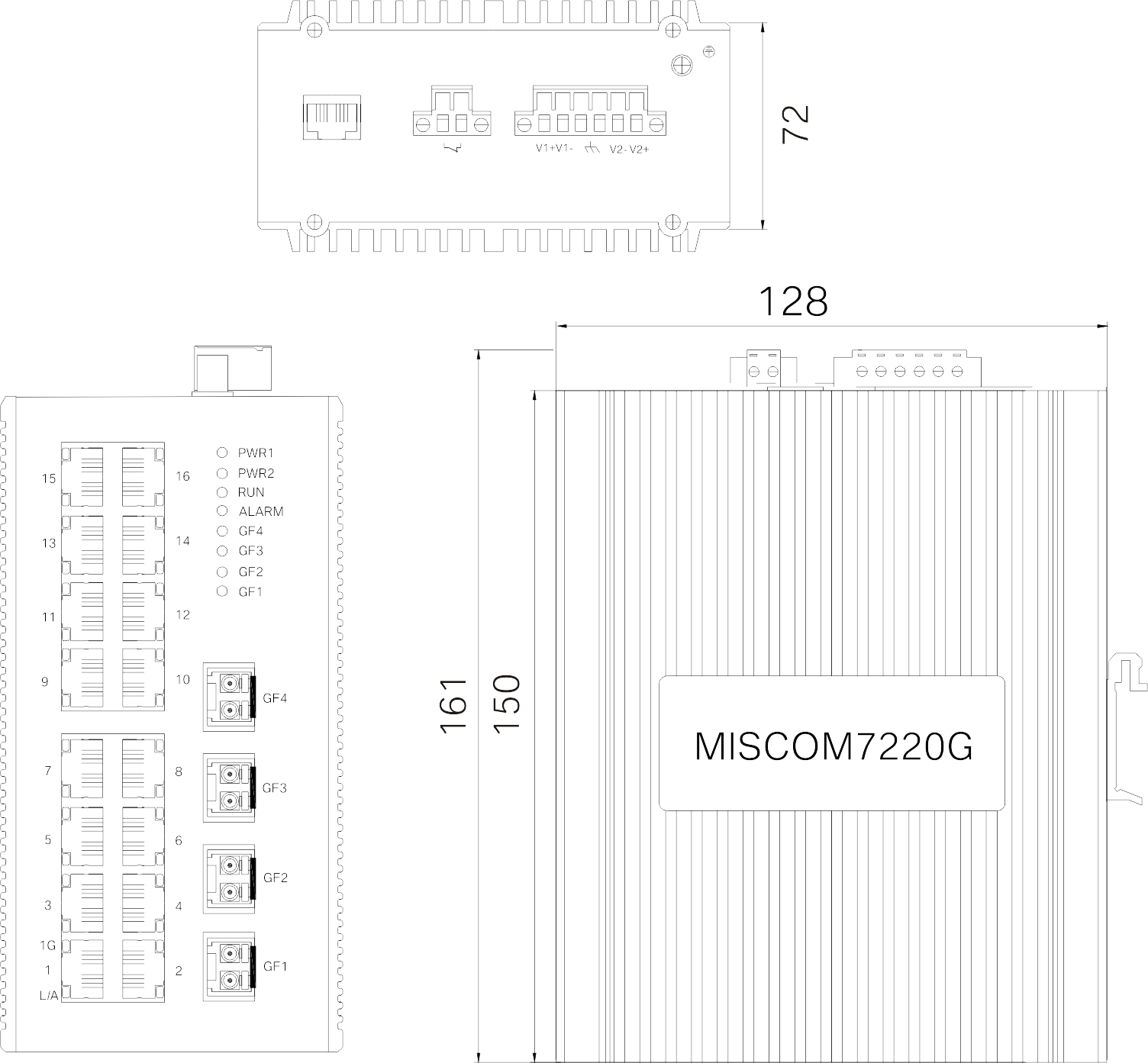

外形尺寸
|
訂單信息
|
|
MISCOM7220G-4GX-16GT
|
4個千兆光口+16個千兆電口，標配單電源
|
| 訂單型號說明 |
|
GX
表示千兆接口類型及傳輸距離
|
- GT： 10/100/1000自適應千兆電口；
- GS20：千兆LC光口，單模1310nm,20km傳輸距離；
- GM01：千兆LC光口，多模1310nm,500m傳輸距離；
- 傳輸距離支持20/40/60/80km可選，光口支持單纖雙向可選；
|
|
AD220
|
電源支持 DC24、DC48、AD220、2DC24、2DC48、2AD220 可選 |
|
選購配件
|
|
MSFP1835
|
多模850nm，1.25G千兆光模塊，550m傳輸距離
|
|
MSFP3835
|
單模1310nm，1.25G千兆光模塊20km傳輸距離
|
|
MSFP-TX
|
10/100/1000M自適應SFP千兆電模塊
|
