簡介 MIEN3024系列是一款專為工業通信應用而設計的一款非網管型機架式工業級以太網交換機，該產品采用工業級的雙電源冗余設計，在電磁兼容特性方面具有卓越的性能。在接口配置上提供24個百兆以太網光電可選接口，為用戶提供光纖以太網長距離傳輸或二層網絡匯聚應用。
產品特點
1、支持MW Ring (自愈時間 < 20 ms)、RSTP/STP網絡冗余
2、隔離型冗余電源輸入，支持通用110/220VDC/VAC
3、支持 -40℃ ~ 85℃ 寬溫

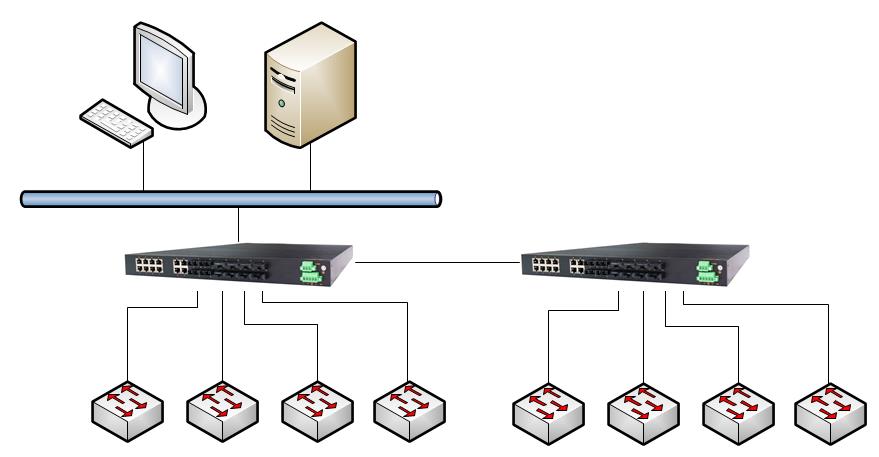

典型組網應用：（產品請以實物為準，接口配置請參考訂購信息）
|
技術標準
|
|
以太網標準
|
IEEE802.3、IEEE802.3u、IEEE802.3x
|
|
接口
|
|
百兆接口
|
數量：24個快速以太網接口
|
|
接口形式：光口（1×9 固定模式，單多?？蛇x，可定制單纖雙向形式，SC/FC/ST接口可選）或 RJ45百兆電口
|
|
接口速率：100Base-FX（光口） 、10/100M自適應電口
|
|
傳輸距離
|
|
雙絞線
|
100M（標準CAT5/CAT5e線纜）
|
|
多模光纖
|
百兆多模：850nm，2km；1310nm，5km
|
|
單模光纖
|
百兆單模：1310nm，20/40km；1550nm，60/80km
|
|
LED指示燈
|
|
前面板指示燈
|
接口指示燈：Link/ACT；Speed
|
|
系統運行指示燈：RUN
|
|
電源狀態指示燈：PWR1；PWR2
|
|
后面板指示燈
|
RJ45電口指示燈：Link/ACT；Speed
|
|
光纖指示燈：Link/ACT
|
|
電源指標
|
|
輸入電壓
|
DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~265V寬壓范圍）
|
|
輸入電流
|
0.25A@110VAC/VDC
|
|
整機功耗
|
＜20W@滿載
|
|
電源接入端子
|
MIEN3024-24T：5位7.62mm間距插入式端子，支持過流/過壓保護
MIEN3024-4F/8F/12F/16F/24F：5位5.08mm間距插入式端子，支持過流/過壓保護
|
|
繼電器告警
|
3位5.08mm間距插入式端子
1A@24VDC，支持掉電、掉纖、風暴等狀態告警輸出
|
|
工作環境
|
|
工作溫度
|
-40℃~75℃
|
|
存儲溫度
|
-40℃~85℃
|
|
相對濕度
|
5%~95%（無凝露）
|
|
機械結構
|
|
外殼
|
IP40防護等級，鋁合金外殼
|
|
安裝
|
標準19英寸機架式安裝，支持前后出線安裝
|
|

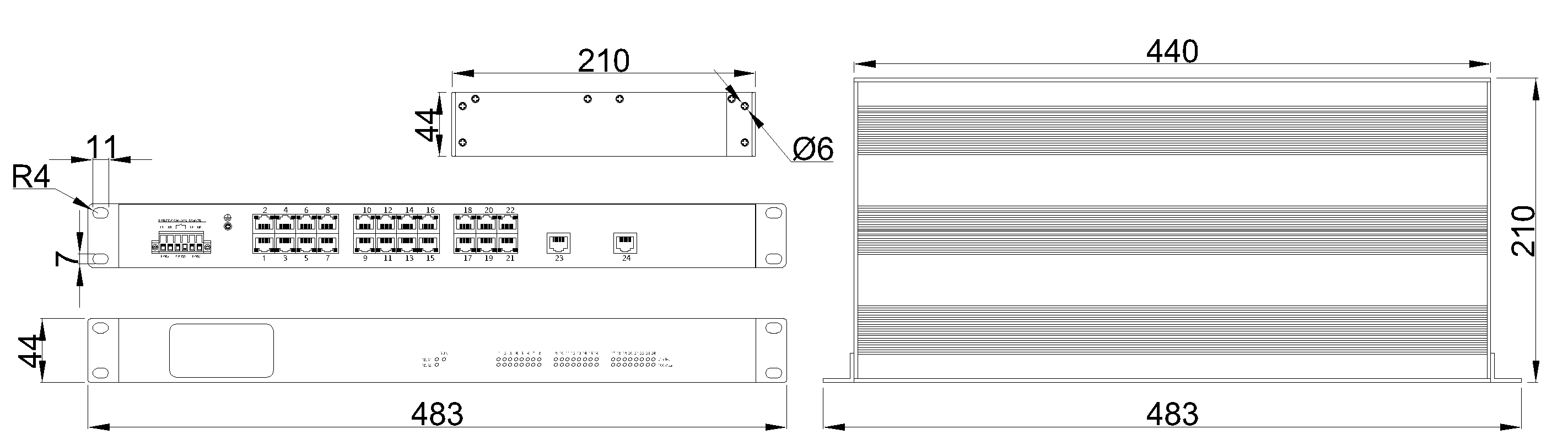

尺寸
|
MIEN3024-24T：483mm×44mm×210mm
MIEN3024-4F/8F/12F/16F/24F：483mm×44mm×330mm
|
|
相對濕度
|
5%~95%（無凝露）
|
|
行業標準
|
|
EMI
|
FCC Part 15，EN55022 class A
|
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
|
自由落體
|
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
|
訂購信息（標配）
|
|
MIEN3024-24T-AD220
|
24百兆以太網電口，標配工業級單電源
|
|
MIEN3024-4S-AD220
|
4百兆光+20百兆以太網電口，標配工業級單電源
|
|
MIEN3024-8S-AD220
|
8百兆光+16百兆以太網電口，標配工業級單電源
|
|
MIEN3024-12S-AD220
|
12百兆光+12百兆以太網電口，標配工業級單電源
|
|
MIEN3024-16S-AD220
|
16百兆光+8百兆以太網電口，標配工業級單電源
|
|
MIEN3024-24S-AD220
|
24百兆光，標配工業級單電源
|
|
1、 百兆光口可選單/多模，ST/FC/SC接口可選；標配單模SC接口，20KM傳輸距離，其他傳輸距離
可選；
2、 百兆光口均可支持單纖雙向接口，具體請聯系邁威技術部
|
|
