簡介
邁威MIGE7028系列二層千兆工業以太網交換機是武漢邁威光電專為工業通信領域研發的一款高性能以太網通信產品，該產品采用高性能的工業級32位通信處理器，在接口配置上支持4個千兆光口+24個百兆光電可選接口，采用了自主研發的MW Ring快速環網技術，網絡自愈時間＜20ms，此外，該系列產品還支持多種網絡管理功能，如802.1Q、VLAN、QOS、端口匯聚等等。該產品具備AC220V/DC110V工業電源輸入的功能，在提高網絡通信穩定性的同時還可以節省布線。MIGE7028系列產品在工業應用環境以及設備的通信性能上能夠滿足特別是智能電網的高端需求。
產品特點
1、支持MW Ring (自愈時間 < 20 ms)、RSTP/STP網絡冗余
2、工業級電源輸入，支持通用110/220VDC/VAC
3、支持 -40℃ ~ 85℃ 寬溫
|
技術標準
|
|
以太網標準
|
IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3ad、IEEE802.1D、IEEE802.1w、IEEE802.1Q、IEEE802.1p、IEEE802.1x
|
|
接口
|
|
千兆接口
|
數量：4個千兆COMBO口
|
|
接口形式：SFP型光口（LC接口，單多?？蛇x，可定制單纖雙向形式）或SFP型RJ45千兆電口
|
|
接口速率：1000Base-LX（光口)、10/100/1000M自適應電口
|
|
百兆接口
|
數量：24個快速以太網接口
|
|
接口形式：光口（1×9固定模式，單多?？蛇x，可定制單纖雙向形式，SC/FC/ST接口可選）或RJ45百兆電口
|
|
接口速率：100Base-FX（光口）、10/100M自適應電口
|
|
調試口
|
RS232調試接口（RJ45型），配套專用RS232轉RJ45連接線纜
|
|
傳輸距離
|
|
雙絞線
|
100M（標準CAT5/CAT5e線纜）
|
|
多模光纖
|
千兆多模：850nm，500M； 百兆多模：850nm，2km；1310nm，5km
|
|
單模光纖
|
千兆單模：1310nm，20km； 百兆單模：1310nm，20/40km；1550nm，60/80km
|
|
LED指示燈
|
|
前面板指示燈
|
接口指示燈：Link/ACT；Speed
|
|
系統運行指示燈：RUN
|
|
電源狀態指示燈：PWR1；PWR2
|
|
后面板指示燈
|
RJ45電口指示燈：Link/ACT；Speed
|
|
光纖指示燈：Link/ACT
|
|
電源指標
|
|
輸入電壓
|
DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~265V寬壓范圍）
|
|
輸入電流
|
0.25A@110VAC/VDC
|
|
整機功耗
|
＜30W@滿載
|
|
接入端子
|
5位5.08mm間距插入式端子，支持過流/過壓保護
|
|
繼電器告警
|
3位5.08mm間距插入式端子，1A@24VDC，支持掉電、掉纖、風暴等狀態告警輸出
|
|
工作環境
|
|
工作溫度
|
-40℃~75℃
|
|
存儲溫度
|
-40℃~85℃
|
|
相對濕度
|
5%~95%（無凝露）
|
|
機械結構
|
|
外殼
|
IP40防護等級，鋁合金外殼
|
|
安裝
|

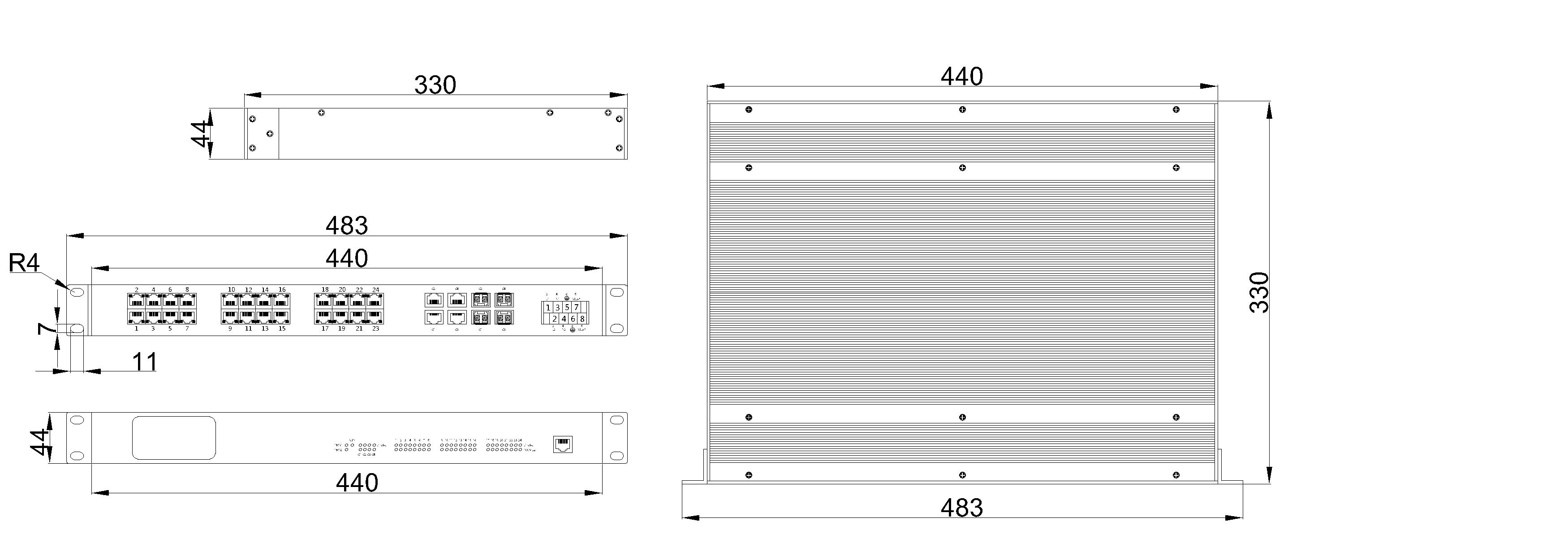

標準19英寸機架式安裝，483mm×44mm×330mm，支持前后出線安裝
|
|
相對濕度
|
5%~95%（無凝露）
|
|
行業標準
|
|
EMI
|
FCC Part 15，EN55022 class A
|
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
|
自由落體
|
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
|
訂購信息（標配）
|
|
MIGE7028-4GS20-AD220
|
4千兆光口+24百兆以太網電口，標配工業級單電源
|
|
MIGE7028-4GS20-4S-AD220
|
4千兆光口+4百兆光+20百兆以太網電口，標配工業級單電源
|
|
MIGE7028-4GS20-8S-AD220
|
4千兆光口+8百兆光+16百兆以太網電口，標配工業級單電源
|
|
MIGE7028-4GS20-12S-AD220
|
4千兆光口+12百兆光+12百兆以太網電口，標配工業級單電源
|
|
MIGE7028-4GS20-16S-AD220
|
4千兆光口+16百兆光+8百兆以太網電口，標配工業級單電源
|
|
MIGE7028-4GS20-24S-AD220
|
4千兆光口+24百兆光，標配工業級單電源
|
|
1、 千兆光口可選單?；蚨嗄?/span>SFP光模塊，標配單模SFP光模塊；
2、 千兆COMBO口支持SFP型千兆光口及電口；標配千兆光口；
3、 百兆光口可選單/多模，STFCSC接口可選；標配單模SC接口，20KM傳輸距離，其他傳輸距離
可選；
4、 千兆及百兆光口均可支持單纖雙向接口，具體請聯系邁威技術部
|
|
配件（SFP模塊）
|
|
認證
|
|
CE、FCC、RoHS、 UL508（認證中）
|
