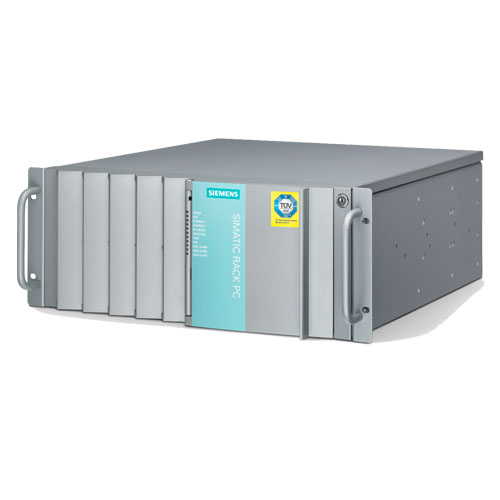

19 英寸 Rack PC SIMATIC IPC847C 具備最先進的 2010 Intel Core 處理器技術(Intel Core i)。高計算能力與 PCI Express

技術使得 IPC847C 成為高性能應用的完美平臺 —— 可在試驗臺的測量技術或工業機器顯示中驗證這一事實。此外，SIMATIC IPC 847C 提供了 19" IPC 波形因數的最大系統可用性，可擴展性與可兼容性。西門子工控機847C

最優存儲空間利用與 RAID5 的數據完整性
可選的冗余供電電源(AC)
可擴展的診斷與監視功能
通用于工業工作站與服務器應用
大量的集成接口與擴展槽口
較小的安裝深度，可安裝于僅有 500 mm 深的空間節省的控制柜中
Rack PC 可用作水平和垂直安裝的控制柜設備，帶有選件塔式套件的可用作過程工業與工程部的工業工作站或服務器。其它屬性，包

括用于高要求的可視化任務或前置 LED 的顯示擴展選件(雙監視)，可提高系統可用性。
西門子工控機847C基于最新英特爾技術的高系統性能，用于要求很高的計算能力，控制與可視化任務

Intel 處理器：Core i7，Core i5 或 Core i3；每個都具有雙核技術，超線程(HT)技術，部分具有智能加速(TB)技術
Intel BD82QM57 平臺控制中心(PCH，原芯片組)
DDR3 1066 存儲器技術，高達 8 GB 的 RAM，雙通道支持
Intel HD Graphics Media Accelerator(顯卡驅動)，集成至處理器，獲得高顯示性能
PCI Express x16 槽，用于 PCI Express 顯卡或 I/O 卡擴展
PCI Express x4 槽，用于更快地訪問外圍設備
SATA 硬驅動(高達 500 GB) 與 NCQ (原生命令排序)技術，用于大量數據
最新的 PCI Express x16 顯卡，實現可視化應用中的多監視
高工業性能
環境溫度可高達 50 °C 的最高處理器性能(最高配置)
用于工業領域的高 EMC 的全金屬外殼
運行時，高達 0.5 g 耐振能力/ 5 g 抗撞擊能力
通過前置風扇與防塵過濾器的正壓排風來實現防塵保護

高工業性能和靈活性
多達 11 個長槽，用于擴展卡(7 x PCI，4 x PCIe x4，1 x PCIe x16) 以及大量的板載接口(自 500 mm 控制柜深度)。
3 x PROFINET 板載接口(選件，CP1616-可兼容，不占用 PC 槽位)，從而在連接分布式現場設備或鏈接至 SIMATIC S7 時能夠節約成

本。
1 x PROFIBUS 板載接口(選件，CP5611-可兼容，不占用 PC 槽位)
2 x LAN 10/100/1000 Mbps (Gigabit LAN)，帶有可鎖住的新型 RJ45 FastConnect 插頭
7 x Hi-Speed USB 2.0，其中有兩個為前置安裝型 (1 個門已關閉時方可使用），一個為內部使用。
DVI-I 接口 (用于 VGA [通過適配器] 與/或 DVI-D 監視器)
雙監視 (2 x VGA 或 2 x DVI-D)，通過無源冷卻 PCI Express x 16 顯卡
操作系統的靈活選擇(預安裝與已激活-準備-至-運行)：Windows 7 Ultimate，Windows XP Professional，Windows Server 2008
可調整風扇降低噪音級別
擴展節能屬性(Wake-On-LAN，80% 的低電能量損耗)
伸縮式導軌或工業 tower PC 中不同位置的靈活應用

西門子工控機847C 西門子工控機847C 西門子工控機847C

高系統可用性和服務友好性設備架構

確保 24 h 運行，用作工業服務器或工作站
狀態指示(前置安裝 LED)，用于 Ethernet 與 PROFIBUS 或 PROFINET；報警指示，用于風扇，溫度，看門狥與 RAID1/5 配置的硬驅

動
通過 SIMATIC PC DiagBase 或 DiagMonitor 軟件(選件)進行有效的自診斷
通過 RAID1(鏡像驅動系統)或 RAID5(奇偶校驗分散)而獲得的高數據完整性
一旦發生故障，快速識別并交換硬驅動(如，在 RAID 配置中通過前置 LED 指示 HDD 報警)
在 RAID 配置中的熱交換可移除 HDD 框架(在運行時硬驅動交換)
SATA SSD (固態驅動)，32 GB，具有最大可靠性與速度
ECC 存儲器(選件)
具有熱交換功能的冗余供電電源(在運行時交換供電電源)
冗余 Gigabit LAN 聯接(具有匯整功能)
通過鎖上門防止未授權人員的進入，從而確保前面的可更換元件的安全性(如，USB 軟件 dongle)
風扇蓋鎖上。濾水氈墊與前置安裝風扇當前門打開時才可更換
只有當前門打開時才可以打開外殼蓋
安全的內部 USB 口(在設備里面)，如，軟件 dongle
服務友好設備架構(修改，服務)，如，前置安裝風扇可不需工具進行替換
修復 CD 已安裝且已激活操作系統



高投資安全性

嵌入 Intel 組件的長期可用平臺：至少占領 2.5 年的市場
Siemens 的 PC 開發與生產(包括主板與 BIOS)
可跨越各發展階段設備的互相兼容的安裝
傳統接口的支持(PS/2，COM，LPT)
保證 5 年的備件可供貨
SIMATIC 組件的系統測試
全球市場的認證(cULus)


應用領域：

SIMATIC IPC847C 為機器，設備，與控制柜創建了一個高性能，高靈活性的 19" Rack PC 平臺，該平臺用于使用工業環境中的相近

機器：

過程與機器數據的儀表測量與控制

實現生產過程的可視化

在質檢中，機器可視化與圖象處理

數據采集和管理
SIMATIC IPC847C 獲得在工業、居住與商業領域中采用的 CE 標記 - 因此也可以用于建筑自動化或公用事業。

SIMATIC IPC847C 還可以與 WinCC flexible 或 WinCC 作為一個 SIMATIC HMI 包一起訂購，從而享受一個折扣價格。



架構

基本硬件

全金屬的 19" 安裝外殼(4U) 提供了高機械強度(振動/撞擊)與高 EMC
可安裝的伸縮式導軌

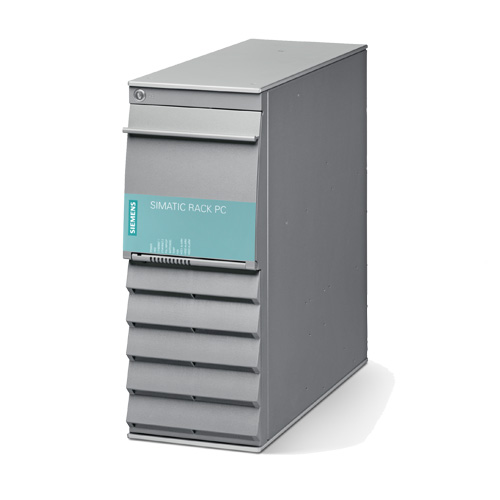

可水平安裝或垂直安裝，通過相應套件還可以用于 tower PC
可鎖住的前門只允許經授權的人員(進入保護)更換前置的可移動存儲裝置、控制元件(復位、電源)、USB 端口、前面的風扇和防塵過

濾器
PC 卡固定器，確保安全運行與運輸(振動，撞擊)
只需一個螺絲便可打開機箱蓋，只需一個工具便可更換 PC 組件(例如 PC 卡或 HDD)
無需工具即可更換前置風扇與防塵過濾器
通過過濾器罩著的滾珠軸承風扇正壓排風實現防塵保護
安裝驅動的六個部分：
前安置：1 x 3.5"，3 x 5.25" 或 1 x 3.5"，1 x 5.25"，3 x HDD 可移除框架 (low-profile)
內部：2 x 3.5" (可選件，阻尼振動驅動支架或固定驅動支架)
板載顯卡，處理器集成 Intel GMA HD，高達 2048 x 1536 像素，60 Hz，16 位色
接口：
2 x LAN 10/100/1000 Mbps，以太網端口(RJ45 - 可匯集功能)
4 x USB 2.0 后置安裝，2 x USB 2.0 前置安裝 (其一當門關閉時可以使用)，1 x internal - 如軟件的 dongle
2 x PS/2，COM1，COM2，LPT1，DVI-I
11 個空槽用于擴展 (全部是長槽)：
7 x PCI
1 x PCI Express x16
3 x PCI Express x4


設備選件

處理器：
Intel Core i7-610E (2C/4T，2.53 GHz，4 MB cache，Turbo Boost，VT-d，EM64T)
Intel Core i5-520E (2C/4T，2.4 GHz，3 MB cache，Turbo Boost，VT-d，EM64T)
Intel Core i3-330E (2C/4T，2.13 GHz，3 MB cache，EM64T)
主內存：
1 至 8 GB DDR3 1066 SDRAM (可配置為雙通道，最佳性能自 2 GB 起)
ECC 存儲器
存儲器信息：
若想使用 4 GB 以上的存儲器，需要一個 64 位的操作系統。至少 4 GB 的配置，可視化存儲器可減小至約 3.5 GB 或更小(需要 32

位操作系統)；而 8GB 的配置，則可視化存儲器可減小到約 7.5 GB 或更小。
板載總線：
PROFIBUS/MPI，CP5611-可兼容
或 PROFINET，3 x RJ45，CP1616-可兼容
總線模塊：
帶有 8 個空槽(7 x PCI，1 x PCI Express x16)
顯卡擴展：
PCI Express x16 顯卡 (顯卡口雙頭：2 x VGA or 2 x DVI-D 通過適配器)，256 MB，最高達 2048 x 1536 像素，75 Hz，32 位色
適配器電纜(DVI-I 至 VGA) 用于板載顯卡接口(1 x VGA)以連接模擬監視器
驅動：
SATA 硬驅動 3.5" 具有 NCQ 技術或 SATA 固態驅動 2.5"：
在固定硬驅動支架的內部安裝：
1 x 250 GB HDD
1 x 32 GB SSD (SLC)
內部安裝減振/抗擊硬驅動支架或在可移除框架中前置安裝(RAID1/5 配置中可熱交換)：
1 x 250 GB
1 x 或 2 x 500 GB
RAID1，500 GB (2 x 500 GB，鏡像驅動)，板載 RAID 控制器
RAID5，1 TB (3 x 500 GB，奇偶校驗分散)，板載 RAID 控制器
1 x 32 GB SSD (SLC)，在可移除框架中前置安裝
SATA 光驅驅動 5.25"：
DVD-ROM
 DVD±/-R/RW
電源：
100 ... 240 V AC，50 ... 60 Hz，冗余
特定國家電源電纜
預安裝與激活操作系統：
Windows XP Professional，多語言，32 位
Windows 7 Ultimate，多語言，32 位
Windows Server 2008 標準版，包括 5 個客戶機，多語言，32 位*
SIMATIC PC DiagMonitor 軟件
SIMATIC IPC Image&Partition Creator 軟件

6AG4114-1GA02-0BX0
6AG4114-1GB11-0XX5
6AG4114-1GG01-0XX5
6AG4114-1GG08-0XX5
6AG4114-1JG18-2BX5
6AG4114-1KA02-0BX0
6AG4114-1KA02-0XX0
6AG4114-1KC22-5BX5
6AG4114-1KC22-5BX5
6AG4114-1KD12-0XX5
6AG4114-1LH11-3BA5
6AG4114-1NA02-2XX0
6AG4114-1NB11-0BX5
6AG4114-1NR22-3BX6
6AG4114-1NR22-3PX6
6AG4114-1PD12-5BA5
6AG4114-1PP12-3BX0
6ES7643-8BB31-0XX2
6ES7643-8GG10-0XX5
6ES7643-8HK31-2BA5
6ES7643-8KA42-3XX5
6ES7643-8KB31-0XX5
6ES7643-8KC30-5XX5
6ES7643-8KG00-0XX5
6ES7643-8KP24-5BX3
6ES7643-8LC43-0BA0
6ES7643-8LD34-4BA5
6ES7643-8LP32-2BX0
6ES7643-8KG00-0XX5
