IS6312G-4GX8GT全千兆L2+管理型工業以太網交換機
特點
l 8個10/100/1000Base-T和4個1000Base-X SFP光口
l 直流12-58V冗余雙電源輸入，帶防反接/過流保護
l 支持G.8032 ERPS環網冗余協議(自愈時間<20ms)
l IPv4/IPv6靜態路由與DHCP Server
l 支持VLAN/VLAN Classification/QinQ/STP/RSTP/MSTP
/Port Mirroring/DHCP/Multicast/ACL/IGMP/QoS
/LLDP/802.1X/Dying Gasp/SFP DDM
/IPV6 management/Web/SNMP/Telnet/TFTP/Web upgrading
l 6KV浪涌保護，接觸靜電防護8KV，空氣靜電防護15KV
l EMC/EMI等級高，能適應非常復雜的電磁環境
l IP40防護等級，無風扇DIN軌式設計
l 工作溫度范圍 -40°C至85°C
介紹
IS6312G-4GX8GT工業以太網交換機配備8個10/100/1000Base-T電口和4個千兆SFP光口，ERPS冗余環網自愈時間小于20ms，不僅支持VLAN/Port Mirroring/IGMP/QoS/LLDP/802.1X/Fiber DDM/IPV6 management/Web/SNMP
/Telnet/TFTP/Web upgrading等常用的二層管理功能，還擁有IPv4/IPv6靜態路由與DHCP Server功能?；?/span>12-58V寬壓冗余雙直流輸入，-40°C至85°C的寬溫工作范圍，抗電磁干擾Class A等級，低功耗器件選型及科學的散熱處理，100%出廠燒機測試，以確保IS6312G-4GX8GT在苛刻環境中長時間穩定可靠地運行，是高速公路、軌道交通、智慧城市、智慧能源及其它高帶寬數據融合等工業場景的理想選擇。
規格
|
以太網接口
|
4個1G/2.5G SFP光口，8個10/100/1000M自適應電口
|
Console接口
|
RJ45-568B接頭
|
USB接口
|
USB2.0 Type A
|
LED指示燈
|
P：電源指示燈
|
亮：設備供電正常；
滅：無電源輸入或供電不正常
|
S：系統運行指示燈
|
亮：設備運行正常
閃爍：設備正在初始化
滅：設備未上電或者設備故障
|
9-12：光口指示燈
|
亮：端口Link UP
閃爍：端口有數據收發
滅：端口未Link
|
1-8：網口指示燈
|
黃燈（Speed）
|
綠燈（Link/act）
|
亮：端口工作在1000M
滅：端口工作在10/100M
|
亮：端口Link UP
滅：端口未Link
閃爍：端口有數據收發
|
標準
|
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Ethernet
IEEE 802.3ab 1000Base-T Ethernet
IEEE 802.3z 1000Base-X Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1Q VLAN
ITU-T G.8032 ERPS
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3ad LACP
|
交換特性
|
交換容量
|
36Gbps
|
包轉發率
|
53.568Mpps
|
MAC地址表
|
16K
|
包緩存
|
12M bit
|
巨型幀
|
支持10KBytes
|
VLAN
|
4K
|
MDX/MIDX
|
支持
|
看門狗
|
支持
|
轉發延時
|
<5us
|
軟件功能
|
端口聚合
|
支持GE端口聚合
支持2.5GE端口聚合
支持靜態聚合
支持動態聚合
|
端口特性
|
支持IEEE802.3x 流量控制
支持端口流量統計
端口隔離功能
支持基于端口速率百分比的風暴抑制
|
MAC地址表
|
靜態地址 (Static mac-address management)
動態地址 (Dynamic mac-address management)
過濾地址 (Filtering mac-address)
支持基于端口、vlan的mac limit功能
支持基于端口、vlan的mac flapping功能
|
VLAN
|
支持access模式；支持trunk模式；支持hybrid模式
|
VLAN類型
|
Mac Based VLAN；IP Based VLAN；Protocal Based VLAN
|
GVRP
|
normal模式
fixed模式
forbidden模式
|
QinQ
|
基本QinQ (Port-based QinQ)
靈活QinQ(VLAN-based QinQ)
基于流的QinQ(Flow-based QinQ)
|
端口鏡像
|
多對一鏡像 (Port Mirroring)
|
二層環網協議
|
支持IEEE802.1w RSTP協議，STP、RSTP、MSTP
支持G.8032 ERPS協議，支持單環，關聯子環與其他環（Sub Ring）
支持Loop-detect，基于端口環路檢測、基于端口+vlan的環路檢測
|
組播
|
IGMP snooping
|
DHCP
|
支持DHCP Client
支持DHCP Server
支持DHCP Snooping，支持信任口的設置、支持remote-id、circuit-id可配置
|
ARP
|
ARP表項老化
|
IPv4
|
靜態路由
|
IPv6
|
靜態路由
|
ACL
|
IP標準ACL (IP Standard ACL)
MAC擴展ACL (MAC extend ACL)
IP擴展ACL (IP extend ACL)
支持L2、L3、L4匹配
支持IPv6 ACL
|
QoS
|
支持QoS重標記，優先級映射 (QoS Class, Remarking)
支持SP，WRR隊列調度 (Support SP, WRR queue scheduling)
入口限速 (Ingress Port-based Rate-limit)
出口限速 (Egress Port-based Rate-limit)
基于流的QoS (Policy-based QoS)
|
安全特性
|
支持Dot1x，支持端口認證，mac認證，RADIUS服務
支持port-security
支持ip source guard，IP/Port/MAC的綁定功能
支持arp-check，支持非法用戶arp報文過濾
支持telnet、ssh、http、https的用戶訪問控制
支持端口隔離
|
管理與維護
|
支持LLDP鏈路發現協議
支持用戶管理、支持登陸認證、用戶權限管理
支持SNMPV1/V2C/V3
支持web管理，支持HTTP1.1，支持HTTPS
支持Syslog系統日志，分級告警
支持RMON
支持NTP
支持溫度監控
支持Ping、Tracert、dying gasp
支持光模塊信息監測（DDM）
支持電口線纜檢測功能
支持基于FTP/TFTP的遠程配置導入導出、支持基于U盤的本地配置導入導出
支持雙分區切換
支持Telnet Server
支持Telnet Client
支持SSH Server
支持TACACS
支持sflow，網絡流量分析
支持TFTP，WEB加載升級
支持TFTP Client
支持 IPv6 管理
|
電源參數
|
電源接口
|
可拆卸4P接線端子（帶螺絲），5.08mm，雙電源冗余
|
輸入電流
|
1A Max
|
工作電壓
|
12-58VDC
|
過載電流保護
|
支持
|
反接保護
|
支持
|
功耗
|
≤12W
|
安規認證
|
安全
|
CCC/CE/RoHS/FCC
|
EMS
|
電源浪涌防護Surge：IEC 61000-4-5 6KV/4KV（8/20us）
網口浪涌防護Surge：IEC 61000-4-5 6KV/4KV（10/700us）
輻射抗擾RS：IEC 61000-4-3 80 MHz-1 GHz：10 V/m
瞬間脈沖抗干擾EFT：IEC 61000-4-4 6KV/4KV
傳導抗干擾CS：IEC 61000-4-6 10V
抗靜電干擾ESD：IEC 61000-4-2 8KV/15KV
|
EMI
|
FCC Part 15B Class A
|
沖擊
|
IEC 60068-2-27
|
自由落體
|
IEC 60068-2-32
|
振動
|
IEC 60068-2-6
|
機械特性
|
外殼
|
金屬
|
IP等級
|
IP40
|
重量
|
1.2kg
|
安裝
|
導軌式安裝、壁掛式安裝（可選）
|

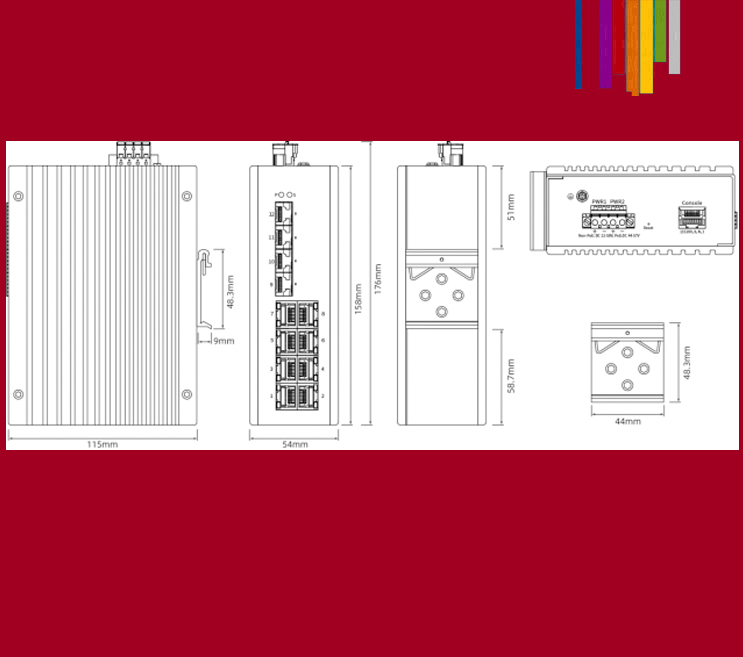

尺寸(寬x高x深)
|
54x158x115mm
|
散熱
|
無風扇設計，自然散熱
|
溫度
|
工作溫度：-40℃-85℃
儲存溫度：-40℃-85℃
|
濕度
|
工作濕度：10%-90%RH 無冷凝
存儲濕度：5%-95%RH 無冷凝
|
MTBF
|
時間
|
554412小時
|
標準
|
Telcordia (Bellcore)，GB
|
包裝清單
|
設備
|
交換機一臺
|
線纜
|
電源線（選配）、電源適配器（選配）
|
安裝套件
|
壁掛板（選配）、光模塊（選配）
|
文件
|
說明書、保修卡&合格證
|
注意：設備包裝的配件可能包含壁掛板和光模塊，如要配電源或電源線等需要單獨包裝。
配件（單獨選購）
|
SFP模塊
|
千兆單模單纖LC（SC）口：20Km、40Km、60Km或以上
千兆單模雙纖LC口：20Km、40Km、60Km或以上
千兆多模雙纖LC口：550m
|
電源
|
桌面式、導軌式
|
