產品簡介

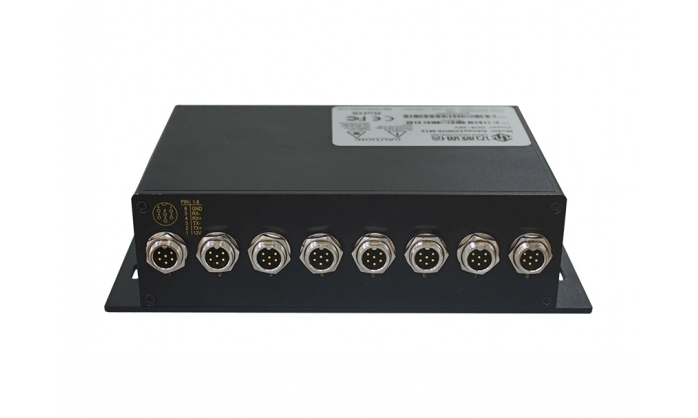

Admas2209-M12 系列是武漢邁威通信有限公司的百兆二層交換機，是專為軌道交通行業開發的高性能工業以太網交換機。最高可提供 9 個電口。每個電口可以自動與其他網絡設備協商確定工作方式和速率，簡化了系統配置和管理。最多可提供 8 路業務口視頻接入口，1 路車載終端連接口，可廣泛應用于車載視頻接入系統。
產品特點
■ 支持9個M12百兆以太網接口配置；
■ 即連即用，方便快捷；
■ 支持指示燈狀態顯示；
■ 支持工業級電源；
■ 支持掉電狀態繼電器告警輸出；
■ 工業級寬溫設計，無風扇導熱設計；
■ 滿足惡劣工業環境應用要求。
典型應用
技術規格
|
技術參數
|
|
以太網標準
|
IEEE802.3i-10BaseT、IEEE802.3u-100BaseTX/100BaseFX、IEEE802.3x (流控)、
|
|
交換屬性
|
|
MAC地址
|
2K
|
|
交換帶寬
|
1.8Gbps
|
|
交換延遲
|
<5μs
|
|
接口
|
|
百兆接口
|
數量：9個
|
|
接口形式：M12
|
|
接口速率： 10/100M自適應
|
|
調試口
|
RS232，M12接口
|
|
電源端子
|
M12端子
|
|
傳輸距離
|
|
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
|
LED指示燈
|
|
后面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
|
電源狀態指示燈：PWR
|
|
電源指標
|
|
輸入電壓
|
支持DC9~36V
|
|
整機功耗
|
＜5W@滿載
|
|
過載保護
|
支持
|
|
反接保護
|
支持
|
|
工作環境
|
|
工作溫度
|
-40℃~85℃
|
|
存儲溫度
|
-40℃~85℃
|
|
相對濕度
|
5%~95%（無凝露）
|
|
機械結構
|
|
外殼
|
IP60防護等級，鋁合金外殼
|
|
安裝
|
壁掛或者桌面式安裝
|
|
尺寸
|
195mm×50.5mm×104mm
|
|
行業標準
|
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
|
自由落體
|
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
|
質保
|
|
保修期
|
5年
|
|
認證
|
|
CE、FCC、RoHS
|
|
訂單信息
|
|
Admas2209-M12
|
9個百兆M12電口，標配單路電源
|
