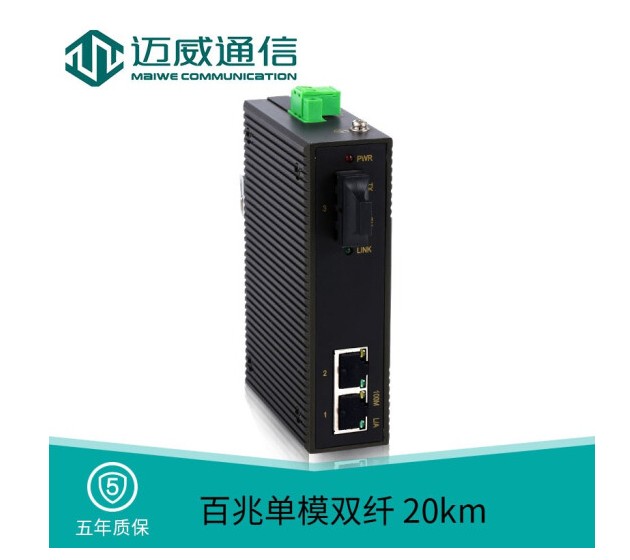

邁威通信MIEN1203-S-SC20-AD220 1百兆光2百兆電工業以太網光纖收發器
產品簡介
武漢邁威MIEN1203系列非網管型工業以太網交換機，是專為工業高速通信網絡應用而設計開發的通信產品。此非網管型以太網交換機為靈活多變的工業應用需求，提供了一種高端工業以太網通信解決方案，使工業通信更加順暢、更加可靠、更加快速，滿足客戶為提高附加值應用而不斷創新的需求。MIEN1203是1個100Base-FX 光纖接口和2個10/100M自適應電口的高性能工業級以太網交換機。
產品特點
■ 支持1個百兆光+2個百兆自適應電口配置；
■
即連即用，方便快捷；
■
支持指示燈狀態顯示；
■
支持工業級電源；
■ 支持掉電狀態繼電器告警輸出；
■
工業級寬溫設計，無風扇導熱設計；
■
滿足惡劣工業環境應用要求。
典型應用
技術規格
|
技術參數
|
|
以太網標準
|
IEEE802.3(以太網)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)
|
|
交換屬性
|
|
MAC地址
|
1K
|
|
交換帶寬
|
0.6Gbps
|
|
包轉發率
|
0.45Mpps
|
|
交換延遲
|
<5μs
|
|
接口
|
|
百兆接口
|
數量：3個
|
|
接口形式：1×9固定光口（單/多模可選， SC/FC/ST接口可選）或RJ45百兆電口
|
|
接口速率：100Base-FX（光口）、10/100M自適應電口
|
|
電源端子
|
5.08mm間距插入式端子
|
|
傳輸距離
|
|
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
|
多模光纖
|
百兆多模：1310nm，2km
|
|
單模光纖
|
百兆單模：1310nm，20/40km；1550nm，60/80km
|
|

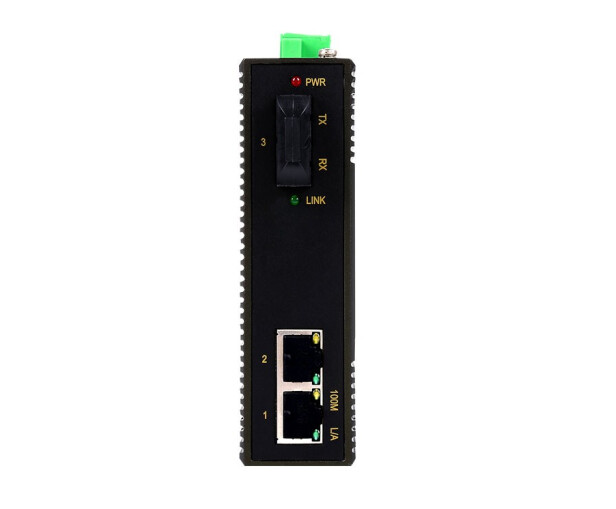

LED指示燈
|
|
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
|
電源狀態指示燈：PWR
|
|
電源指標
|
|
輸入電壓
|
DC12~48V、DC48V可選
AC/DC110V~220V可選
|
|
整機功耗
|
＜5W@滿載
|
|
過載保護
|
支持
|
|
反接保護
|
支持
|
|
工作環境
|
|
工作溫度
|
-40℃~85℃
|
|
存儲溫度
|
-40℃~85℃
|
|
相對濕度
|
5%~95%（無凝露）
|
|
機械結構
|
|
外殼
|
IP40防護等級，鋁合金外殼
|
|
安裝
|
標準35mm卡軌式安裝
|
|
尺寸
|
118mm*35mm*86mm (W×H×D)
|
|
行業標準
|
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
|
自由落體
|
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
|
質保
|
|
保修期
|
5年
|
|
認證
|
|
CE、FCC、RoHS
|
|
|
|
|
訂單信息
|
|
MIEN1203-F(M/S)
|
1個百兆光口+2個百兆電口，標配單路電源
|
|
MIEN1203-F(M/S)-AD220
|
1個百兆光口+2個百兆電口，標配單路電源
|
