產品簡介

KNS2800系列工業以太網交換機充分考慮了工業應用環境中的各種惡劣條件和干擾因素，借助高性能的ASIC芯片，提供大容量的數據交換能力，實現對GOOSE、采樣值等關鍵控制報文在擁塞情況下的無丟包、實時性要求，適用于智能及傳統變電站工業控制系統、綜合自動化系統和電廠監控系統等多個領域。，除了支持端口、VLAN、組播、QoS、快速冗余環等豐富的軟件特性外，還支持Console、Web多種管理方式以及上位機網管軟件，為工業通信提供高性能和高可靠的解決方案。

產品特點

• ■ 全面工作狀態指示燈，提供各個端口的活動信號以及運行、告警信號指示；
• ■ 全面符合IEEE802.3和IEEE802.3u、IEEE 802.3z等標準，并支持VLAN（802.1Q）、SNTP等功能協議；
• ■  提供豐富的QoS（802.1p）特性、靈活的用戶業務安全特性，滿足工業級以太網業務低時延抖動、高可靠性要求；
  ■  提供多種網絡冗余解決方案：支持STP（802.1D）、RSTP（802.1w）網絡協議；
  ■  支持雙電源模塊冗余運行；提供告警接點，支持電源模塊告警和交換機告警功能；
  ■  采用無風扇、低功耗設計，正常功耗不超過10W；整機更可達-40℃～+85℃的超寬工作溫度范圍。
  ■  友好的菜單操作界面、支持中文、英文顯示。

• 軟件功能

  交換功能	支持VLAN、GVRP 支持端口限速 支持端口聚合 支持端口流控
  冗余技術	支持STP/RSTP
  組播技術	支持IGMP v1/v2/v3， IGMP Snooping 支持GMRP，支持靜態組播，
  安全技術	支持IEEE 802.1x 支持HTTP、HTTPS  支持用戶分級
  服務質量管理	支持SP,WRR隊列調度 支持Qos設置
  IP管理	支持DHCP server/relay/client
  管理與維護	支持Console，Telnet，WEB管理方式 支持SNMPv1/v2 支持FTP,TFTP文件傳輸及軟件升級 支持失電告警、電源告警、端口告警 支持端口鏡像、Syslog、LLDP

  性能參數

  技術參數
  以太網標準	IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、 IEEE802.3ab-1000BaseTX、IEEE802.1ab、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、 IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、
  交換屬性
  優先級隊列	8
  VLAN數	4095
  VLAN ID	1-4095
  組播組數	256
  MAC地址	8K
  交換延遲	<5μs
  接口
  千兆接口	數量：4個
  	接口形式：SFP型光口（LC接口，單/多模可選）
  	接口速率：1000Base-LX（光口)
  百兆接口	數量：8個
  	接口形式：RJ45百兆電口
  	接口速率：10/100M自適應電口
  調試口	RS232，RJ45接口
  繼電器告警端子	3A@250VAC；3A@24VD
  傳輸距離
  雙絞線	100m（標準CAT5/CAT5e線纜）
  多模光纖	千兆多模：1310nm，550m；      百兆多模：1310nm，2km
  單模光纖	千兆單模：1310nm，20km；       百兆單模：1310nm，20/40km；1550nm，60/80km
  LED指示燈
  前面板指示燈	接口指示燈：LINK/ACT
  	系統運行指示燈：SYS
  	電源狀態指示燈：PWR1；PWR2
  	告警指示燈：ALM
  后面板指示燈	RJ45電口指示燈：LINK/ACT
  	光纖指示燈：LINK/ACT
  電源指標
  輸入電壓	DC 24/48V 全兼容；輸入范圍DC 20V-60V AC/DC 110/220V 全兼容；輸入范圍：AC 85V-264V DC 88V-300V
  整機功耗	＜10W@滿載
  冗余保護	支持
  工作環境
  工作溫度	-40℃~85℃
  存儲溫度	-40℃~85℃
  相對濕度	5%~95%（無凝露）
  機械結構
  外殼	IP40防護等級，金屬外殼
  安裝	卡軌安裝；
  尺寸	78mm×130mm×150mm 雙電源 60mmx130mmx150mm 單電源
  行業標準
  EMC	EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
  沖擊	IEC60068–2-27
  自由落體	IEC60068-2-32
  震動	IEC60068-2-6
  質保
  保修期	5年
  認證

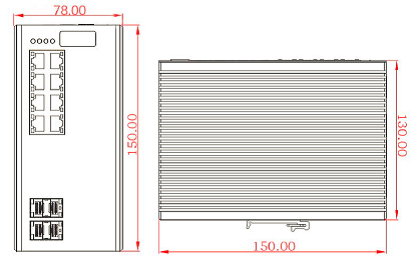

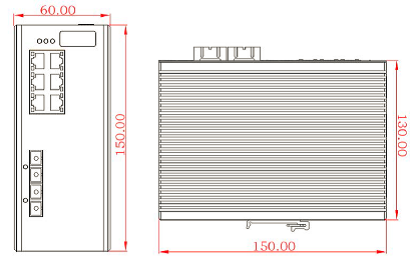

  國網A級認證 外形尺寸 訂單信息 KNS2800-8GT-24/48DC-P1 卡軌交換機，8 千兆電口，單電源，24/48 DC 輸入 KNS2800-8GT-24/48DC-P2 卡軌交換機，8 千兆電口，雙電源，24/48 DC 輸入 KNS2800-8GT2GMSP-24/48DC-P1 卡軌交換機，8 千兆電口 2 千兆多模 LC 光口，單電源，24/48 DC 輸入 KNS2800-8GT2GSSP-24/48DC-P1 卡軌交換機，8 千兆電口 2 千兆單模 LC 光口，單電源，24/48 DC 輸入 KNS2800-8GT2GSSP-110/220ADC-P2 卡軌交換機，8 千兆電口 2 千兆單模 LC 光口，雙電源，110/220VAC/DC輸入 KNS2800-8GT4GMSP-24/48DC-P1 卡軌交換機，8 千兆電口 4 千兆多模 LC 光口，單電源，24/48 DC 輸入 KNS2800-8GT4GSSP-110/220ADC-P1 卡軌交換機，8 千兆電口 4 千兆單模 LC 光口，單電源，110/220VAC/DC輸入 KNS2800-8GT4GMSP-110/220ADC-P2 卡軌交換機，8 千兆電口 4 千兆多模 LC 光口，雙電源，110/220VAC/DC輸入 訂單型號說明 G 表示千兆接口類型及傳輸距離 GT： 10/100/1000自適應千兆電口； GSSP：千兆LC光口，單模1310nm,20km傳輸距離； GMSP：千兆LC光口，多模850nm,500m傳輸距離； 傳輸距離支持20/40/60/80km可選，光口支持單纖雙向可選； 例如：6FT2GMSP, 6百兆電口 2千兆多模 LC 光口 F（表示百兆光口類型，后接接口類型及傳輸距離） SC/FC/ST接口類型可選 傳輸距離支持0~80km可選 FT： 10/100/1000自適應百兆兆電口； FSSP：百兆LC光口，單模1310nm,20km傳輸距離； FMSP：百兆LC光口，多模1310nm,500m傳輸距離； FSST：百兆ST光口，單模1310nm,20km傳輸距離； FMST：百兆ST光口，多模1310nm,500m傳輸距離； FSSC：百兆SC光口，單模1310nm,20km傳輸距離； 傳輸距離支持20/40/60/80km可選，光口支持單纖雙向可選； 例如：6FT2FSSC, 6百兆電口 2百兆單模 SC 光口
