簡介
EDS-205A/208A系列是5口或8口工業非網管型以太網交換機，支持IEEE802.3/802.3u/802.3x，10/100M，全/半雙工，MDI/MDI-X自適應。EDS-205A/208A系列交換機提供兩路12/24/48VDC（9.6~60VDC），18~30VAC冗余電源輸入，可以同時連接到直流或者交流電源。此系列產品已專為惡劣的工業環境所設計，比如海運（DNV/GL/ LR/ABS/NK）或危險環境（Class I Div.2/ATEX Zone2），符合FCC，TUV，UL和CE標準。EDS-205A/208A交換機可以在-10~60°C的標準溫度或-40~75°C的寬溫下工作。所有型號都通過100%燒機測試，確保能滿足工業自動化應用的特殊需求。EDS-205A/208A具有撥碼開關，可以啟用或者禁用廣播風暴保護功能，為不同的工業應用提供另外一種靈活的解決方案。
特點
?10/100BaseT（X）（RJ45），100BaseFX（SC或ST接口，單/多模）
?雙冗余12/24/48VDC，18~30VAC功率輸入
?IP30金屬外殼
?強固的硬件設計適用于危險環境（ClassI Div.2/ATEX Zone2）和海事應用（DNV/GL/LR/ABS/NK）
工作溫度-40~75°C（寬溫型號）
硬件規格
技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
處理類型：存儲和轉發
流控：IEEE802.3x全雙工，背壓式流控
交換機屬性MAC地址表大?。?/strong>1K
封包緩沖區大?。?/strong>512Kbit
接口光纖接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
DIP開關：啟用/禁用廣播風暴保護
LED指示燈：Power，10/100M（TP端口），100M（光口）

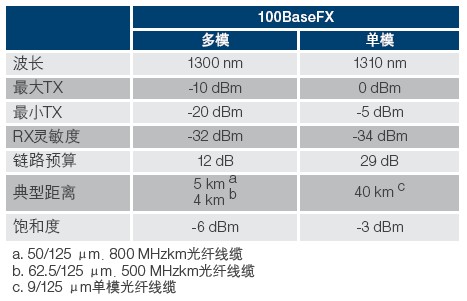

光纖
電源需求輸入電壓：12/24/48VDC（9.6~60VDC），18~30VAC（47~63Hz），冗余雙電源輸入
輸入電流：
EDS-205A：0.1A @ 24V
EDS-205A-M/S：0.11A @ 24V
EDS-208A：0.13A @ 24V
EDS-208A-M：0.17A @ 24V
EDS-208A-MM/SS：0.22A @ 24V
過載電流保護：1.1A
接口：1個可插拔的4針接線端子
反接保護：支持
機械特性包裝：鋁制外殼，IP30防護
尺寸：
EDS-205A：30 x 115 x 70mm（1.18 x 4.52 x 2.76in）
EDS-208A：50 x 115 x 70mm（1.96 x 4.52 x 2.76in）
重量：
EDS-205A：175g
EDS-208A：275g
安裝：導軌、壁掛安裝（可選套件）
工作環境工作溫度：
標準型號：-10~60°C（14~140°F）
寬溫型號：-40~75°C（-40~167°F）
存儲溫度：-40~85°C（-40~185°F）
相對濕度：5~95%（無凝露）
安規認證Safety：UL508
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone2 Ex nC IIC
EMI：FCC Part15 Subpart B Class A，EN55022 Class A
EMS：EN61000-4-2（ESD）Level3，EN61000-4-3（RS）Level3，EN61000-4-4（EFT）Level3，EN61000-4-5（Surge）Level3，EN61000-4-6（CS）Level3，EN61000-4-8，EN61000-4-11
Marine：DNV，GL，LR，ABS，NK
Wheeled Vehicles：e-Mark（E1）（僅EDS-208A）
Rail Traffic：EN50121-4
Shock：IEC60068-2-27
Freefall：IEC60068-2-32
Vibration：IEC60068-2-6
MTBF（平均無故障時間）：
EDS-205A系列: 3,040,784hrs
EDS-208A系列: 2,428,212hrs
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
